Es innegable que muchos planificadores, al adquirir componentes para líneas de producción automatizadas, suelen asumir erróneamente que si la fuerza de empuje en la hoja de especificaciones del solenoide cumple con el objetivo, este puede ponerse en funcionamiento directamente en la línea.
El cuello de botella invisible en las líneas de clasificación de alta frecuencia: diferencias dinámicas entre los solenoides rotativos y los de tipo push-pull
Por ejemplo, en una cinta transportadora rápida que requiere procesar trescientos objetos por minuto, los solenoides push-pull tradicionales suelen presentar desgaste del eje y desviación de posicionamiento en menos de un mes de funcionamiento debido a los frecuentes impactos lineales.
La estructura mecánica de un solenoide rotativo (Rotary Solenoid) elimina intrínsecamente el impacto del movimiento alternativo lineal, transmitiendo la fuerza mediante una oscilación angular circunferencial.
Ventajas del control angular de los solenoides rotativos en la clasificación de alta velocidad
¿Por qué, si ambos realizan movimientos en milisegundos, los solenoides de tipo push-pull son propensos a sufrir fatiga mecánica bajo un funcionamiento a alta velocidad?
En comparación con los solenoides lineales, que requieren un mecanismo de varillaje adicional para convertir el movimiento lineal en una oscilación rotativa, los solenoides rotativos entregan directamente un desplazamiento angular, lo que reduce las holguras mecánicas y la pérdida de energía cinética.

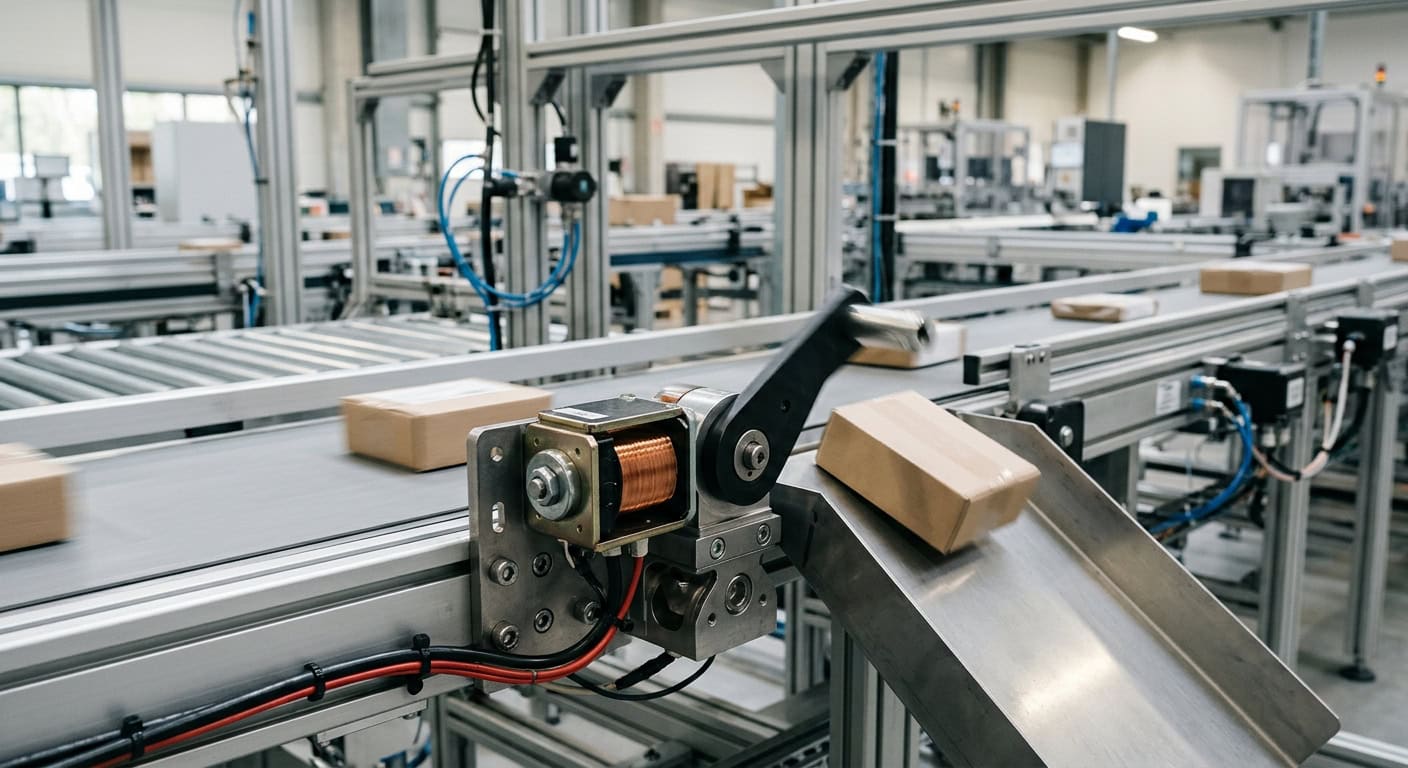

Cuando la frecuencia de clasificación de la línea de producción supera las 250 veces por minuto, el uso de un solenoide rotativo para accionar directamente la compuerta de clasificación ofrece una vida útil mecánica y una velocidad de respuesta superiores al diseño de mecanismo tradicional de tipo push-pull con varillaje.
En una línea de envasado que funciona las 24 horas, un retraso de respuesta de 3 milisegundos puede provocar colisiones entre la compuerta de clasificación y el producto, lo que resulta en una tasa de daños en el empaque de hasta el 2%.
Respuesta dinámica en sistemas de posicionamiento automatizado y control de electroválvulas: ¿cómo evitar la interferencia de la magnetización residual?
En efecto, en aplicaciones de control de válvulas y posicionamiento de precisión, la magnetización residual (Residual Magnetism) es otra limitación física que suele pasarse por alto.
En un caso de mejora de un sistema de control de válvulas neumáticas, los técnicos descubrieron que las válvulas no se restablecían inmediatamente después de cortar la energía, lo que provocaba microfugas de gas.
Si el campo magnético residual en el núcleo de hierro no se disipa rápidamente después de cortar la corriente de control, se producirá un retraso en el cierre de la válvula. Al igual que un automóvil no puede detenerse instantáneamente debido a la inercia después de frenar, la magnetización residual provoca una breve adherencia en el núcleo de hierro tras la pérdida de energía, lo cual es un defecto fatal en el control de válvulas de precisión.
Diseño de desmagnetización y selección de materiales en el control de electroválvulas
¿Cómo mantener un rendimiento dinámico de baja magnetización residual bajo conmutación de alta frecuencia?
El fenómeno de histéresis en los materiales de hierro comunes empeora significativamente tras un millón de ciclos de energización continua, mientras que las aleaciones de alta permeabilidad magnética sometidas a un tratamiento térmico de recocido especial pueden reducir la magnetización residual a casi cero en el instante del corte de energía, asegurando el restablecimiento inmediato de la válvula.
| Tipo de solenoide | Tiempo de respuesta dinámica | Vida útil mecánica (ciclos) | Escenarios principales de aplicación |
|---|---|---|---|
| Push-pull estándar | 15-25 ms | Aprox. 5 millones | Posicionamiento de carga pesada, mecanismos de bloqueo |
| Solenoide rotativo | 5-12 ms | Más de 50 millones | Clasificación a alta velocidad, palanca de oscilación |
| Solenoide de retención | 10-20 ms | Aprox. 10 millones | Posicionamiento de bajo consumo, cerradura de seguridad |
Análisis de cinco ejemplos prácticos en líneas de producción: selección de solenoides desde la clasificación de empaques hasta el control de válvulas de precisión
Cinco ejemplos típicos de líneas de producción automatizadas muestran el rendimiento de diferentes solenoides bajo condiciones específicas.
Sinceramente, ningún tipo de solenoide puede satisfacer simultáneamente una velocidad extrema y una fuerza de empuje extrema; el diseño de ingeniería debe realizar un equilibrio (Trade-off) entre el ángulo de rotación y el par de salida.
Aplicación de solenoides rotativos de alta velocidad en la clasificación de empaques farmacéuticos
Tomando como ejemplo la clasificación de productos farmacéuticos, los solenoides rotativos con un ángulo de oscilación de entre 20 y 45 grados son los más adecuados, ya que permiten rechazar productos defectuosos con precisión a una frecuencia de 15 veces por segundo.
Por otro lado, en el posicionamiento para el transporte de obleas, se requiere un solenoide de retención para proporcionar fuerza de bloqueo tras un corte de energía, evitando que las obleas se caigan y sufran daños debido a un apagón imprevisto.
- Ejemplo 1: Clasificación mediante brazo oscilante de alta velocidad en cintas transportadoras de logística (con solenoide rotativo)
- Ejemplo 2: Control de válvulas para microfluidos en dosificadoras automáticas (con electroválvula de alta velocidad y baja magnetización residual)
- Ejemplo 3: Conmutación de la línea de aire de la boquilla en máquinas de montaje superficial SMT (con control por electroválvula ultrapequeña)
- Ejemplo 4: Pasadores de posicionamiento de palés en almacenamiento automatizado (con solenoide push-pull de alto empuje)
- Ejemplo 5: Mecanismo de bloqueo por corte de energía para puertas de seguridad (con solenoide de retención de doble posición)
¿Cómo seleccionar un solenoide rotativo de larga vida útil para una línea de producción automatizada?
Al planificar una línea de producción automatizada, ¿cómo deben los equipos de compras e ingeniería establecer un proceso de evaluación estandarizado?
Las compras tradicionales a menudo solo comparan la fuerza de empuje estática de la hoja de especificaciones y el precio de lista, pero los integradores de sistemas de gama alta valoran más el tiempo de respuesta dinámica, la curva de aumento de temperatura y la vida útil mecánica bajo una carga específica.
Una vida útil de funcionamiento sin fallas de 10 millones de ciclos es el umbral básico para líneas de producción de gama alta, lo que requiere una optimización integral que va desde el proceso de bobinado de la bobina hasta el material de los rodamientos.
Shih-Shin Technology, al asistir a sus clientes en la selección de solenoides, suele evaluar primero la respuesta dinámica y los límites de equilibrio térmico, ofreciendo soluciones personalizadas de materiales de baja magnetización residual para garantizar que los equipos no pierdan precisión debido a la fatiga térmica bajo un funcionamiento continuo de alta frecuencia.
Elegir un proveedor que cuente con procesos de fabricación de precisión y pruebas rigurosas de vida útil es la clave para asegurar el funcionamiento estable a largo plazo de la línea de producción y reducir los costos de mantenimiento por tiempo de inactividad.
Se recomienda proporcionar al equipo técnico la frecuencia de funcionamiento de la línea de producción (Hz), el ciclo de trabajo de energización individual (Duty Cycle) y el peso de la carga al inicio de la planificación del proyecto, a fin de realizar una simulación precisa del equilibrio térmico y la vida útil.
