TL;DR: Un solenoide de enclavamiento (bistable) mantiene su posición mediante un imán permanente, por lo que la potencia de la bobina es cero durante la retención. Se cambia de estado con un corto pulso de corriente y se libera con un pulso de polaridad inversa, generalmente desde un puente H. Diseñe en torno a tres aspectos: el ancho de pulso (lo justo para completar la carrera), los límites del ciclo de trabajo del datasheet (el SH-K0730 permite 50 s encendido al 50% de ciclo de trabajo, 25 s al 25%, 8 s al 10%) y el comportamiento ante la pérdida de energía (el actuador conserva su último estado, por lo que las aplicaciones a prueba de fallos necesitan energía de liberación almacenada o una alternativa de retorno por resorte). La serie K de Shih Shin abarca siete modelos de enclavamiento, desde el SH-K0420 de 7.5 × 11 × 20 mm y 1 W hasta el SH-K1253, ofreciendo el SH-K0730 opciones de bobina de 3 W a 30 W.
Un solenoide de enclavamiento mantiene su armadura con un imán permanente en lugar de una corriente continua en la bobina. Una vez que la armadura se asienta, se corta el accionamiento y la pieza permanece enclavada a potencia cero. Esta única propiedad rediseña la electrónica de accionamiento, el balance térmico y el análisis de fallos del mecanismo que lo rodea.
Se ha escrito mucho sobre por qué los solenoides de enclavamiento ahorran energía. Esta guía se centra en el aspecto de la implementación: dar forma al pulso de accionamiento, liberar de manera confiable, interpretar los límites del ciclo de trabajo y decidir qué debe hacer su mecanismo cuando cae la alimentación. Los números de referencia provienen de la serie K de Shih Shin, siete modelos de enclavamiento desde el SH-K0420 hasta el SH-K1253; la gama completa se enumera en nuestra gama de productos de solenoides industriales.
Retención sin consumo de energía: divida el trabajo entre el imán y la bobina
En un solenoide de enclavamiento bistable, hay un imán permanente dentro del circuito magnético. Con la armadura asentada contra la cara polar, la reluctancia del circuito es baja y solo el flujo del imán produce la fuerza de retención. La bobina existe para cambiar de estado, no para mantenerlo.
Para enclavar, el pulso de accionamiento empuja el flujo de la bobina en la misma dirección que el del imán. El campo combinado atrae la armadura a lo largo de su carrera; una vez asentada, el imán toma el control y se desactiva la corriente.
Para liberar, se invierte la polaridad. El flujo de la bobina ahora se opone al flujo del imán en la trayectoria de la armadura, la fuerza neta cae por debajo del resorte de retorno o de la carga, y la armadura se desengancha. La ventana de liberación tiene dos límites: una tracción inversa demasiado débil y la atracción residual mantiene la armadura asentada; demasiado alta o mantenida durante demasiado tiempo, y algunas construcciones volverán a atraer la armadura hacia dentro. Verifique la ventana en el banco de pruebas con la tolerancia de su fuente de alimentación y la temperatura de funcionamiento antes de congelar las constantes del firmware.
Diseño del circuito de accionamiento por pulso
Los tipos bistables de una sola bobina necesitan inversión de polaridad, lo que en producción significa un puente H; un relé DPDT funciona para prototipos. Las versiones de doble bobina cambian el puente por un segundo devanado y dos conmutadores de lado bajo. De cualquier manera, tres parámetros definen el accionamiento: amplitud, ancho de pulso y tiempo de reposo.

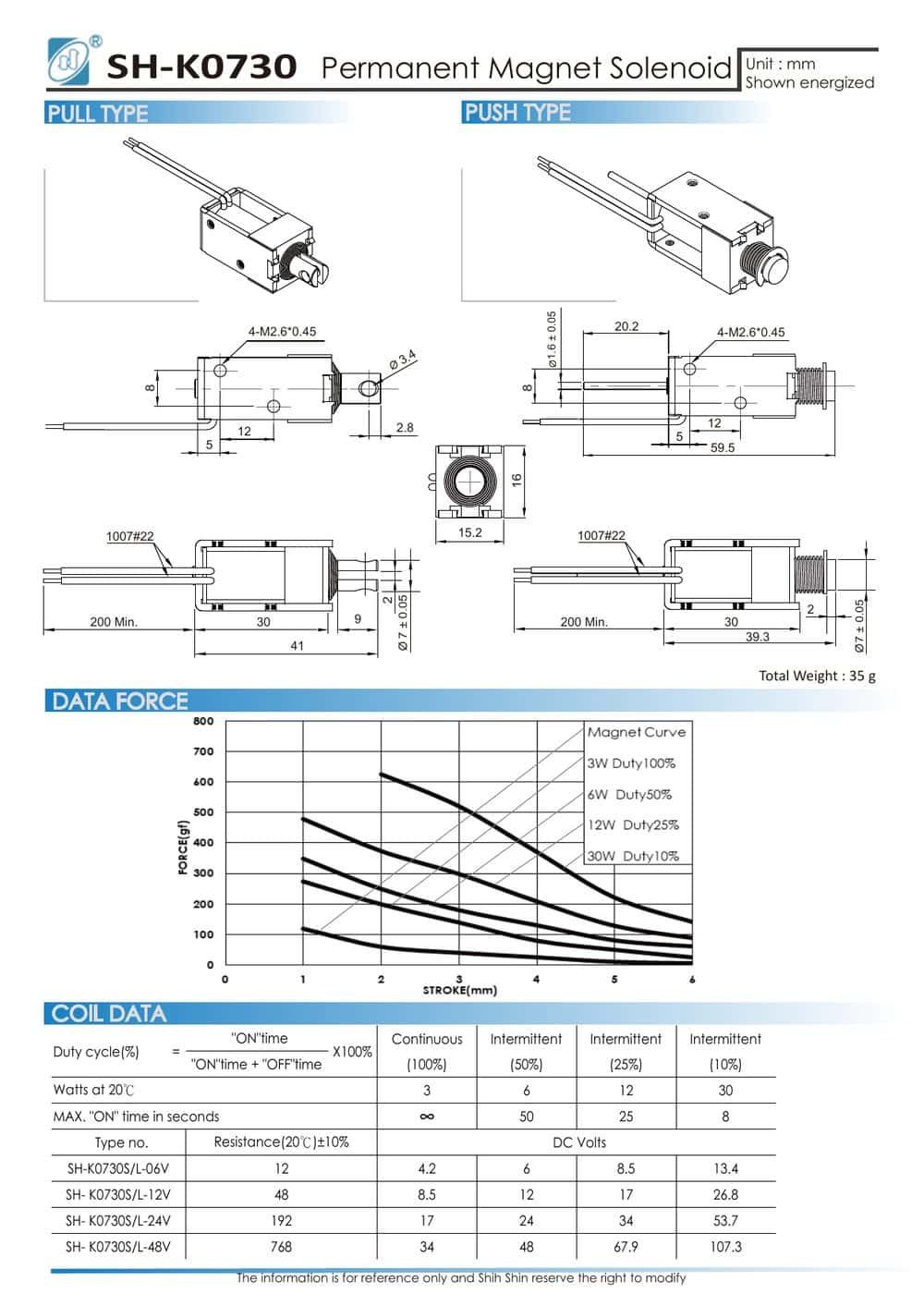

La amplitud se deriva de los datos de la bobina. El devanado de 6 V del SH-K0730 mide 12 Ω, por lo que consume 0.5 A y disipa 3 W mientras el pulso está activo (calculado a partir de los valores listados de la bobina). Dimensione los conmutadores y el riel de alimentación para ese pico; no hay una especificación continua que soportar.
Ajuste el ancho de pulso al valor más corto que complete la carrera completa bajo la carga del peor de los casos a la tensión mínima de alimentación. Observe la corriente de la bobina en un osciloscopio durante la puesta en marcha: el asentamiento de la armadura se muestra como una inflexión en la traza de corriente. Añada margen más allá de ese punto y luego deténgase. Un ancho de pulso adicional genera calor, no fuerza.
Trate las cifras del ciclo de trabajo del datasheet como límites térmicos máximos, no como objetivos operativos. El SH-K0730 enumera un tiempo máximo de ENCENDIDO de 50 s al 50% del ciclo de trabajo, 25 s al 25% y 8 s al 10%. El fallo de campo clásico es un fallo de firmware que deja el puente estacionado en estado ENCENDIDO; protéjase contra esto con un temporizador de pulso por hardware o un circuito de descarga de condensador que autolimite la energía del pulso. Limite el pico inductivo al apagar con un TVS o una red de diodos con la capacidad adecuada para el esquema de inversión elegido.
Referencia del datasheet: tres tamaños de marco de la serie K
La siguiente tabla muestra la variedad, desde un marco en miniatura hasta una unidad industrial configurable. Para una opción de gama media, el SH-K0625 mide 13 × 15 × 25 mm a 2.5 W.
| Modelo | Dimensiones / peso | Potencia de bobina | Ciclo / tiempo máx. ENCENDIDO |
|---|---|---|---|
| SH-K0420 | 7.5 × 11 × 20 mm | 1 W | 100% ciclo de trabajo (régimen continuo) |
| SH-K0520 | 13 × 16 × 20 mm | 1.5 W | Consulte el datasheet |
| SH-K0730 | 35 g (peso); dimensiones según el datasheet | Opciones de bobina de 3 W / 6 W / 12 W / 30 W | 50% ciclo: 50 s; 25% ciclo: 25 s; 10% ciclo: 8 s |
Fuente: datasheets de los modelos SH-K0420 / SH-K0520 / SH-K0730, Shih Shin Technology. Los valores son de referencia y están sujetos a revisiones de diseño.
La comparación de potencia con respecto a un solenoide convencional es una cuestión de estructura, no solo de magnitud. Una pieza energizada continuamente disipa su potencia nominal de bobina durante toda la retención: la energía es igual a la potencia multiplicada por el tiempo de retención, y aumenta mientras se mantenga la carga. Un tipo de enclavamiento consume energía solo durante los cambios de estado: potencia del pulso multiplicada por el ancho del pulso, por accionamiento, con un consumo nulo entre medio. Para tiempos de retención prolongados, alimentaciones por batería y cajas selladas sin flujo de aire, esa diferencia decide la arquitectura. El mismo vatio que parece insignificante en un banco de laboratorio se convierte en una carga térmica permanente dentro de una carcasa sellada.
Fail-Safe o Fail-Secure: decida el estado ante la pérdida de energía sobre el papel
Un solenoide de enclavamiento conserva su último estado durante un corte de energía. Eso lo hace ni a prueba de fallos (fail-safe) ni con bloqueo de seguridad (fail-secure) por naturaleza; es un dispositivo con retención de estado, y el sistema que lo rodea le asigna el significado. Analice las consecuencias en cada una de las aplicaciones enumeradas de la serie K:

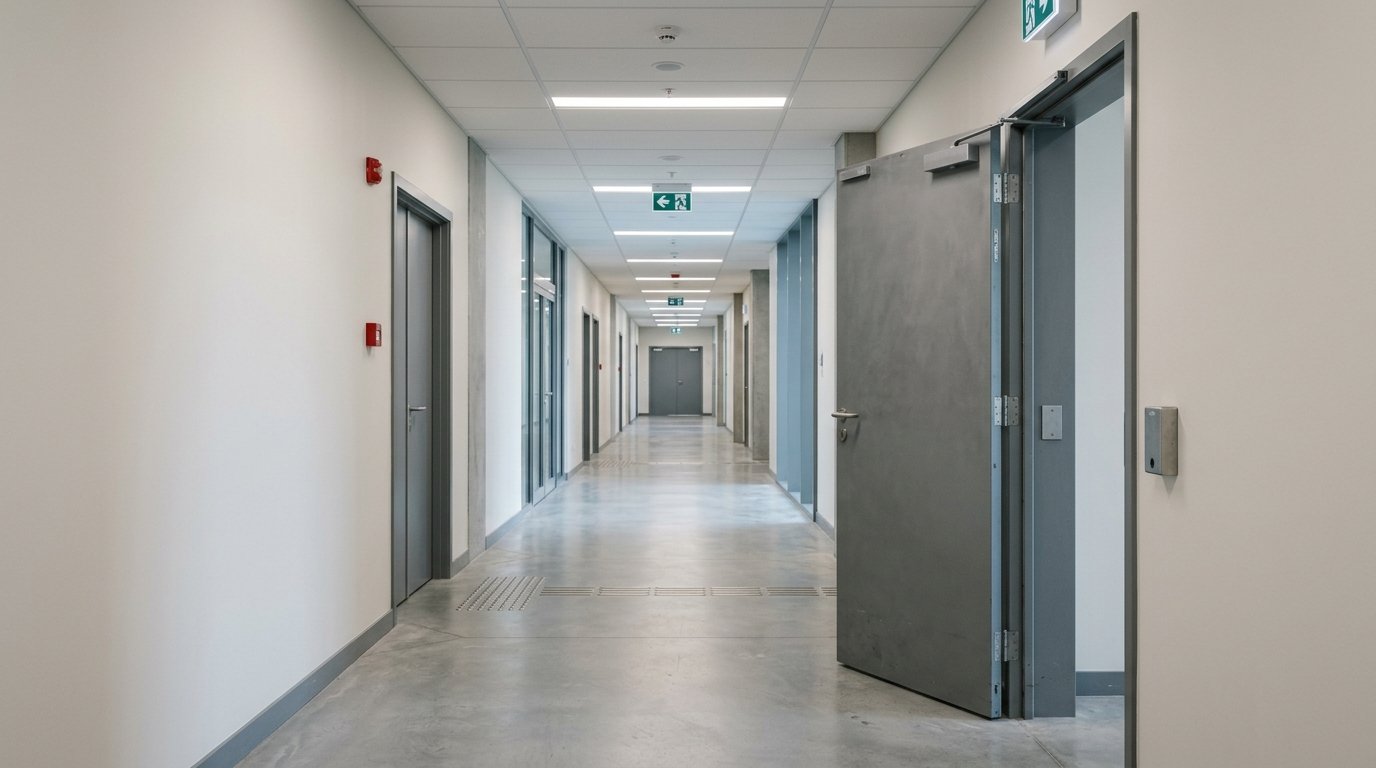

- Liberación de puertas cortafuegos: el comportamiento a prueba de fallos significa que la puerta debe cerrarse en caso de pérdida de energía. Un retenedor de enclavamiento necesita una reserva de energía supervisada, típicamente un banco de condensadores, que active el pulso de liberación cuando cae la alimentación. Sin ella, obtiene un consumo en espera nulo, pero sin una liberación definida.
- Bloqueo de camillas de RM y rayos X: la retención de estado es la característica clave. La camilla permanece bloqueada durante una falla del suministro eléctrico, y el mecanismo no añade calor a la bobina ni campo magnético continuo durante la retención.
- Máquinas clasificadoras: las altas frecuencias de accionamiento presionan contra los límites del ciclo de trabajo mencionados anteriormente. Presupueste el tiempo de reposo entre pulsos, no solo el pulso en sí.
- Conjuntos de embrague: el embrague mantiene su estado de acoplamiento durante una interrupción de energía, lo cual es el requisito o el peligro. Su DFMEA decide cuál es el caso.
La regla de decisión: si el mecanismo debe asumir un estado definido cuando cae la energía, tiene tres opciones. Almacene energía de liberación localmente y actívela en caso de pérdida de alimentación, especifique en su lugar un solenoide convencional con retorno por resorte, o añada una desanulación mecánica. Escriba el comportamiento elegido en los requisitos antes de la captura del esquema, no después del primer incidente en el campo.
Antes de enviar la RFQ
Los ciclos de cotización son más rápidos cuando el primer correo electrónico contiene los datos que necesita el ingeniero de aplicaciones:
- Tensión de alimentación y tolerancia en los terminales del solenoide
- Carrera y fuerza de carga a lo largo de la carrera, no solo en la posición de asentamiento
- Ancho de pulso planificado y topología de accionamiento (puente H, doble bobina, descarga de condensador)
- Accionamientos por minuto y patrón de ráfaga en el peor de los casos
- Rango de temperatura ambiente y flujo de aire dentro del gabinete
- Estado requerido ante la pérdida de energía
- Envolvente de montaje y especificación de cables o conectores
Si va a reemplazar una pieza existente, comience por el número de pieza: búsquelo en la referencia cruzada de solenoides para encontrar un marco de la serie K equivalente. Todas las cifras citadas en esta guía provienen de los datasheets del fabricante conforme a nuestro proceso editorial.
Para obtener ayuda con el dimensionamiento o un paquete de datasheets que cubra toda la serie K, escriba a info@solenoids.com.tw con la lista de verificación anterior. Un ingeniero de aplicaciones suele responder en un plazo de 24 a 48 horas en días laborables.
Preguntas frecuentes
¿Qué longitud debe tener el pulso de accionamiento y es un problema si mi firmware deja la bobina energizada?
Utilice el pulso más corto que complete la carrera completa con la tensión mínima de alimentación bajo la carga del peor de los casos, verificado con un osciloscopio durante la puesta en marcha. Dejar la bobina energizada es el fallo de campo más común: las bobinas de enclavamiento están clasificadas térmicamente para el trabajo por pulsos, y el datasheet del SH-K0730 limita el tiempo de ENCENDIDO a 50 s al 50% de ciclo de trabajo, 25 s al 25% y 8 s al 10%. Añada un temporizador de pulso por hardware o un circuito de descarga de condensador para que un fallo de software no pueda mantener el puente activado.
Si falla la energía, ¿un solenoide de enclavamiento se libera o permanece bloqueado?
Permanece en su último estado enclavado; el imán permanente sostiene la armadura sin necesidad de alimentación. Si su aplicación requiere un estado definido ante la pérdida de energía, por ejemplo una puerta cortafuegos que deba liberarse, añada una reserva de energía local que active el pulso de liberación cuando caiga la alimentación, o especifique en su lugar un solenoide de retorno por resorte.
