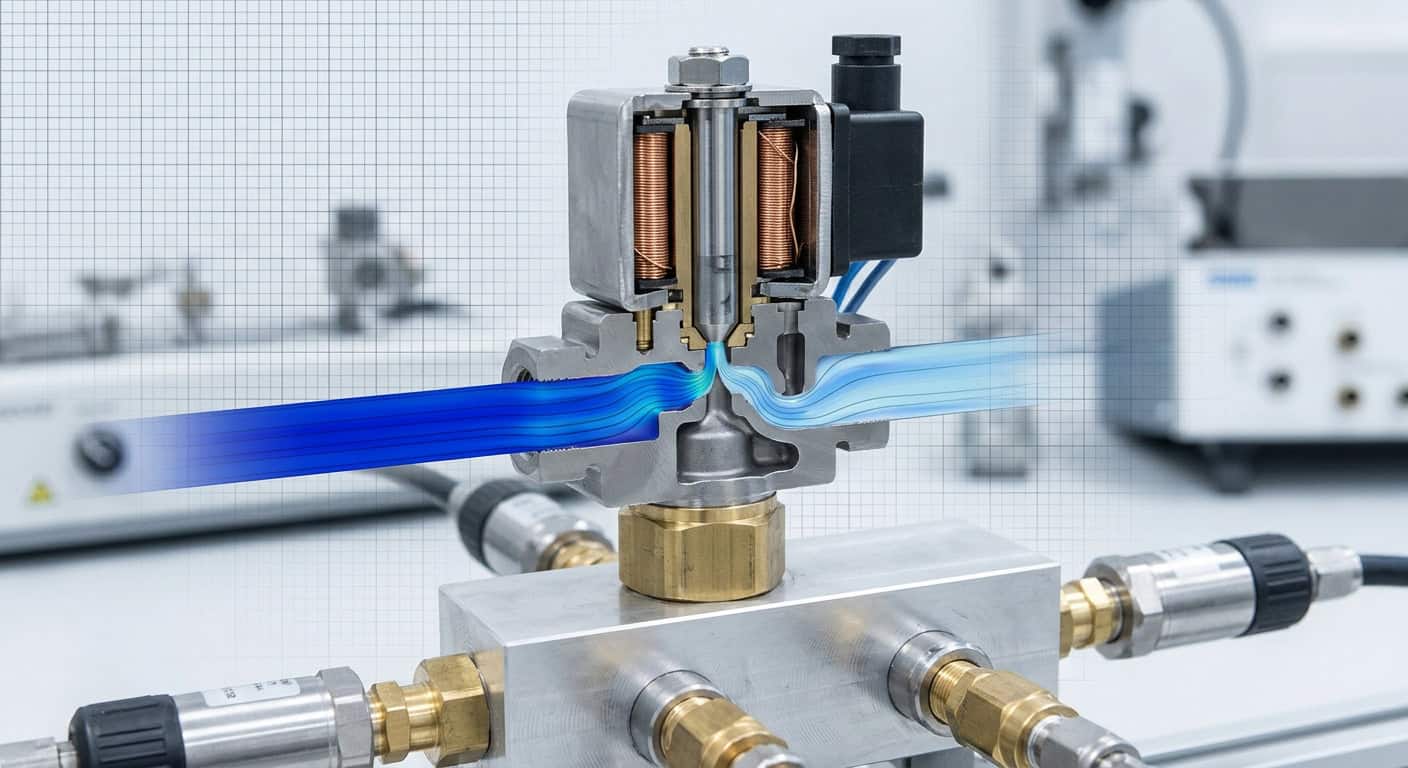

¿Cómo se lee el valor Cv de flujo de una válvula solenoide? Claves para la selección, desde la tabla de especificaciones hasta la vida útil a largo plazo.

El coeficiente de flujo (Flow Coefficient), comúnmente abreviado como valor Cv, es el dato más intuitivo y propenso a errores de juicio para los departamentos de compras e ingeniería al evaluar sistemas de control de fluidos. Incluso cuando se especifica la misma abertura en la hoja de datos, las válvulas solenoides de diferentes marcas y diseños de estructura interna a menudo presentan diferencias significativas en sus valores Cv, lo que afecta directamente el rendimiento de la presión y la eficiencia operativa en el extremo del sistema.

¿Qué representa exactamente el valor Cv en la selección de válvulas solenoides?

¿Por qué ciertas válvulas operan más rápido que otros modelos con el mismo diámetro de tubería? La respuesta a esta pregunta suele residir en el diseño del conducto de flujo dentro del cuerpo de la válvula. El valor Cv se define como el número de galones por minuto (GPM) que fluyen a través de la válvula a una temperatura del agua de 60°F (aproximadamente 15.5°C) cuando la diferencia de presión en ambos extremos de la válvula es de 1 psi.

Sin embargo, en aplicaciones con diferentes medios como aire o aceites, la lógica de cálculo se vuelve más compleja, debiendo considerar coeficientes de corrección para la gravedad específica y la temperatura. Si se infiere el flujo basándose únicamente en el tamaño de la tubería (como 1/4″ o 3/8″), a menudo se ignora la resistencia causada por la reducción del orificio de la válvula, lo que lleva a caídas de presión severas cuando el sistema funciona a plena carga.

Perspectiva de ingeniería: El valor Cv no es un parámetro estático; es un indicador de la eficiencia de conversión de energía cinética de un fluido dentro de un espacio geométrico específico. Cualquier ángulo agudo o rugosidad en el conducto de flujo causará una pérdida de energía.

• Diámetro del orificio (Orifice Size): El área de flujo mínima interna determina el límite superior del valor Cv.
• Geometría del conducto de flujo: Los conductos de flujo rectos suelen tener un valor Cv más alto que los de ángulo recto.
• Tipo de actuación: Las válvulas solenoides de acción directa están limitadas por la fuerza electromagnética, por lo que su orificio suele ser más pequeño que el de las de tipo piloto.

Evolución a largo plazo del coeficiente de flujo Cv y la pérdida de presión

Los datos que vemos en la fase inicial de adquisición suelen ser el rendimiento ideal del producto en estado nuevo. Sin embargo, después de 1, 3 o incluso 5 años de funcionamiento, la capacidad de flujo real de la válvula solenoide se degradará físicamente debido a factores ambientales. Por ejemplo, en sistemas de agua que contienen trazas de impurezas, el desgaste o la incrustación en el borde del asiento de la válvula cambiarán la sección transversal efectiva del conducto de flujo, reduciendo así el valor Cv.

Desde otra perspectiva, si el valor Cv se ajusta demasiado precisamente durante el diseño del sistema, después de varios años de funcionamiento del equipo, cuando las piezas internas sufren pequeños desplazamientos debido a la actuación frecuente o el aumento de la rugosidad superficial, la pérdida de presión (Pressure Drop) superará el margen de diseño. Esto no solo provocará una respuesta lenta de los actuadores (como cilindros o boquillas), sino que también podría generar un fenómeno de golpe de ariete debido a los cambios en la velocidad del flujo, acortando la vida útil de las tuberías circundantes.

Si comparamos el conducto de flujo con los carriles de una autopista, el valor Cv es el límite superior del volumen de tráfico. La acumulación de incrustaciones o el desgaste con el tiempo son como los arcenes que se cierran gradualmente; aunque la vía principal parezca despejada, la eficiencia de rendimiento general ha disminuido considerablemente.

• Período de funcionamiento de 1 año: Principalmente el período de asentamiento de los sellos, con cambios mínimos en el valor Cv, pero se debe prestar atención a si el efecto de magnetismo residual causa una apertura incompleta.
• Período de funcionamiento de 3 años: El asiento (Seat) puede experimentar erosión. En entornos de alta diferencia de presión, los cambios geométricos en los bordes del conducto de flujo comenzarán a afectar el grado de turbulencia.
• Período de funcionamiento de 5 años: La fatiga del resorte o la ligera deformación del tubo conductor magnético interno pueden reducir la carrera del vástago de la válvula, lo que podría disminuir el valor Cv entre un 5% y un 10%.

Fórmulas de cálculo de especificaciones de válvulas solenoides y comparación práctica

Al calcular el flujo de válvulas solenoides, los ingenieros suelen usar la fórmula simplificada Cv = Q / √(ΔP/G), donde Q es el flujo, ΔP es la diferencia de presión y G es la gravedad específica del medio. Sin embargo, en aplicaciones prácticas, debemos encontrar un equilibrio entre la «respuesta rápida que ofrece un valor Cv alto» y el «aumento de costos que implica una válvula grande».

Los datos en las cotizaciones suelen medirse en un entorno de laboratorio. En la instalación real, si la longitud del tramo recto de tubería antes y después de la válvula es insuficiente, la turbulencia generada hará que el valor Cv real sea inferior al teórico. Por eso, en sistemas de control de precisión, los compradores experimentados solicitan curvas de flujo para diferentes aperturas, y no solo un único valor máximo.

1. Confirmar las características del medio: las constantes de cálculo para líquidos, gases o vapor son completamente diferentes.
2. Establecer la pérdida de presión admisible: generalmente se recomienda controlarla dentro del 10% de la presión de entrada.
3. Calcular el valor Cv requerido: estimado en función del flujo de carga máxima.
4. Reservar un coeficiente de seguridad: considerando la degradación de la tubería en los próximos 3-5 años, se recomienda un margen del 15%.

Marco para la selección de especificaciones de válvulas solenoides para garantizar la estabilidad del sistema

Reconocer las limitaciones técnicas es el primer paso en la selección de ingeniería. Ninguna válvula solenoide puede satisfacer simultáneamente un volumen extremadamente pequeño, un flujo extremadamente alto y un costo extremadamente bajo. Al realizar compras a gran escala, además de centrarse en el valor Cv inicial, se debe examinar el control de precisión del fabricante sobre la geometría interna del conducto de flujo, lo que determina directamente la consistencia entre los productos de un lote.

En pocas palabras, la selección no consiste en encontrar el producto «más fuerte», sino en encontrar el punto de equilibrio «más adecuado». La práctica de Shih-Shin Technology (世僖科技) en casos similares es simular el entorno de fluido específico del cliente para garantizar que el diseño del conducto de flujo pueda mantener la estabilidad del flujo durante 50 millones de ciclos de actuación, teniendo en cuenta la supresión del magnetismo residual y la fuerza de retroceso del resorte. Esta adherencia al detalle es a menudo la clave para que el equipo mantenga una operación precisa después de varios años, en lugar de depender únicamente de los números en la hoja de especificaciones.

La verdadera sabiduría en la selección radica en comprender los cambios dinámicos detrás de los datos. Cuando se domina la relación funcional entre el valor Cv y la caída de presión, y se considera la degradación a lo largo del tiempo, la fiabilidad del sistema deja de ser una cuestión de suerte aleatoria y se convierte en el resultado de un cálculo preciso.
