Cuellos de botella de rendimiento en componentes estandarizados en entornos de alta carga

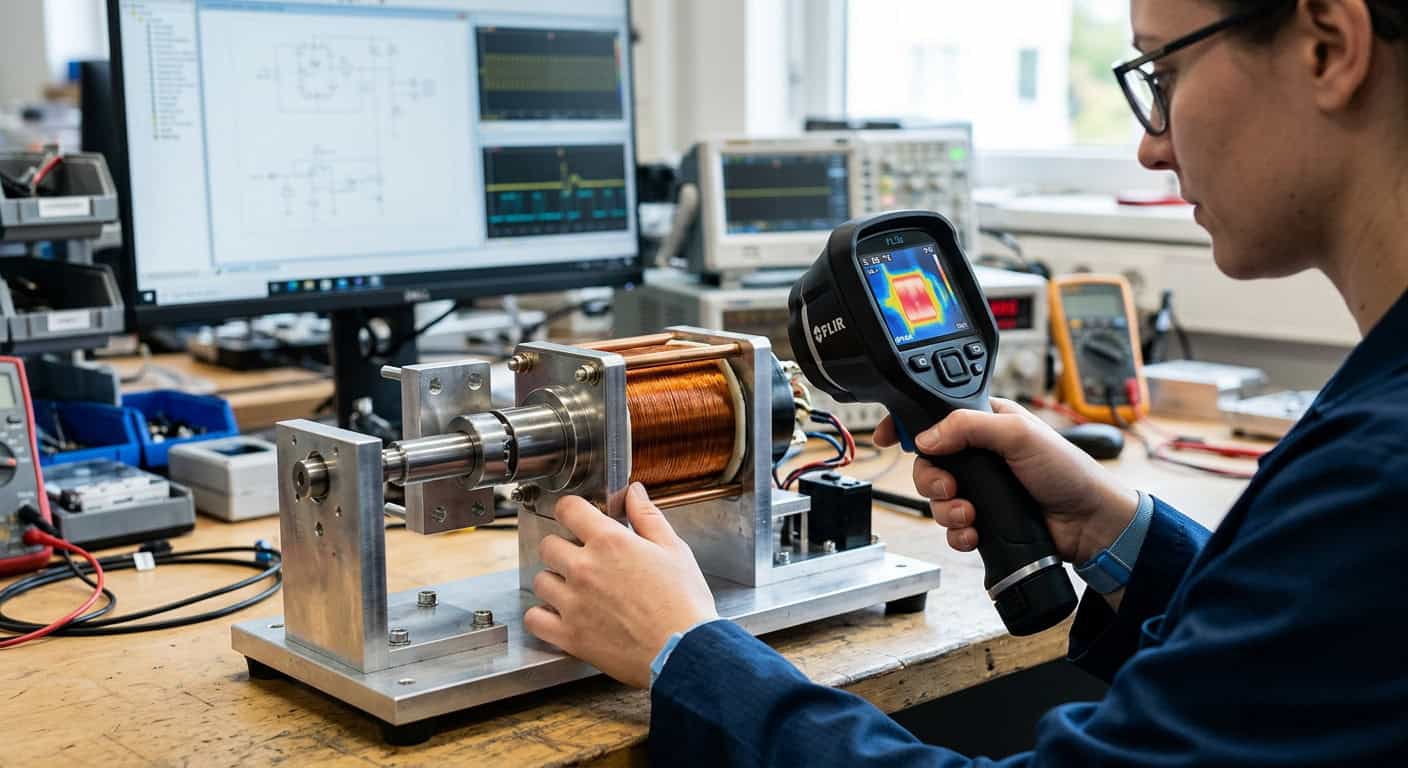

En el campo de la automatización industrial y la maquinaria pesada, muchos ingenieros tienden a elegir electroimanes estandarizados listos para usar durante el diseño inicial, creyendo que esto puede acortar los ciclos de desarrollo y reducir costos. Sin embargo, cuando el equipo entra en la fase de operación continua de alto ciclo de trabajo (High Duty Cycle), los problemas a menudo se suceden. Los productos estándar suelen diseñarse basándose en especificaciones genéricas y carecen de suficiente margen de tolerancia para ciclos de trabajo extremos y cambios de carga. El fenómeno más común es que, a medida que aumenta el tiempo de funcionamiento, el calor Joule generado por la bobina del electroimán no puede disiparse rápidamente, lo que provoca un aumento de la resistencia de la bobina y, en consecuencia, una disminución de la corriente. Según las leyes físicas, la reducción de la corriente debilita directamente la intensidad del campo magnético, lo que se conoce como el fenómeno de «deriva térmica» (Thermal Drift). En el mecanizado de precisión o en dispositivos de bloqueo de seguridad, esta disminución no lineal del par puede provocar retrasos en el funcionamiento e incluso causar graves accidentes de seguridad. Hemos observado que muchas reparaciones por inactividad de las líneas de producción automatizadas se deben, en última instancia, a que los actuadores electromagnéticos no pueden mantener la fuerza de empuje de diseño inicial después de un funcionamiento prolongado; esta variable física incontrolable es una debilidad inherente que las piezas estándar difícilmente pueden superar.
Trampas de diseño: saturación magnética y curva fuerza-carrera
El diseño del circuito magnético de los electroimanes estándar suele adoptar soluciones de compromiso para adaptarse a diversas aplicaciones. Sin embargo, en escenarios de alta carga, este compromiso se convierte en una seria limitación de rendimiento. Cuando exigimos que un actuador genere una fuerza máxima en un espacio reducido, el material del núcleo de hierro es extremadamente propenso a entrar en un estado de «saturación magnética» (Magnetic Saturation). Una vez alcanzado el punto de saturación, por mucho que se aumente la corriente, la fuerza de atracción no aumentará significativamente, sino que se convertirá en exceso de energía térmica. Un diseño personalizado, en cambio, puede optimizar la geometría del núcleo y del inducido para requisitos específicos de carrera (Stroke), ajustando la «curva fuerza-carrera» (Force-Stroke Curve) para garantizar la máxima fuerza de actuación en puntos clave de inicio o final, en lugar de una curva promedio y mediocre como la que ofrecen los productos estándar.
La resistencia de los actuadores personalizados desde la ciencia de materiales
La prueba para los electroimanes en equipos de alta carga no reside solo en la fuerza de atracción, sino también en la capacidad de los materiales para soportar cargas extremas. En el proceso de personalización, profundizamos en la elección de la clase de aislamiento (Insulation Class) y los materiales magnéticos. Por ejemplo, un electroimán estándar puede utilizar solo materiales aislantes de Clase B (130°C) o Clase F (155°C), pero en un entorno de alta carga cerrado y sin disipación de calor activa, la temperatura del punto caliente (Hot Spot Temperature) dentro de la bobina puede exceder fácilmente este límite. Una solución personalizada puede utilizar materiales de Clase H (180°C) o incluso de grado superior, y combinarlos con un proceso de encapsulado (Potting) especial para mejorar la eficiencia de la conducción térmica. Además, para el problema del magnetismo residual (Residual Magnetism), un diseño personalizado puede optar por hierro puro o láminas de acero al silicio con un tratamiento de recocido especial, asegurando que el equipo se desactive rápidamente después de cortar la energía, evitando la adherencia del movimiento causada por la fuerza magnética residual, lo cual es crucial para estructuras mecánicas de movimiento alternativo de alta velocidad.
| Item de comparación | Electroimán estandarizado | Solución de electroimán personalizado |
|---|---|---|
| Capacidad de equilibrio térmico | Diseño de disipación de calor genérico, propenso a la deriva térmica | Optimización de la disipación de calor para fluidos ambientales y superficies de contacto |
| Eficiencia del circuito magnético | Trayectoria magnética fija, propensa a la saturación magnética | Optimización de la geometría del inducido según los requisitos de salida |
| Clase de durabilidad | Aislamiento Clase B/F, vida útil limitada por la temperatura | Clase H o superior, con resistencia a vibraciones y alta temperatura |
| Salida de fuerza de carrera | Curva lineal o logarítmica estándar, baja flexibilidad | Definición precisa de la relación de fuerza en las fases de activación y mantenimiento |
Cuando la intensidad del campo magnético se debilita debido al aumento de temperatura, el margen magnético (Magnetic Margin) y la selección de materiales en un diseño personalizado son la única barrera física que determina la estabilidad del equipo.
Por qué los equipos de alta carga necesitan más la personalización en colaboración con Shih Shin Technology?
Al enfrentar aplicaciones industriales con requisitos de conmutación de alta frecuencia o fuerza de empuje extrema, las hojas de especificaciones genéricas a menudo no logran reflejar las condiciones reales de operación. Shih Shin Technology comprende las variables a las que se enfrentan los electroimanes en entornos reales, como las fluctuaciones de la temperatura ambiental, la inestabilidad del voltaje y el desgaste mecánico a largo plazo. No solo producimos componentes, sino que, a través de análisis de simulación electromagnética profesionales, ofrecemos a los clientes una solución completa de actuadores. Durante el proceso de personalización, discutimos en profundidad con el equipo de ingeniería las necesidades reales del «ciclo de trabajo» (Duty Cycle), asegurando que la bobina pueda alcanzar el equilibrio térmico incluso con movimientos frecuentes, sin llegar a un descontrol térmico. Para equipos médicos de alta fiabilidad, sistemas de clasificación de logística inteligente o sistemas de seguridad exterior en entornos hostiles, Shih Shin Technology puede ofrecer una personalización completa, desde el material del soporte magnético y las especificaciones de la bobina hasta el nivel de protección. Creemos que el mejor diseño de electroimán debe hacer que los ingenieros «no sientan su presencia» cuando el equipo está en funcionamiento, porque siempre realiza movimientos precisos de manera constante. Ante desafíos de carga complejos, elegir un socio con experiencia práctica para el desarrollo personalizado no es solo una mejora técnica, sino una inversión a largo plazo en la calidad del producto.
Para aplicaciones de alta carga, se recomienda evaluar prioritariamente la temperatura de equilibrio térmico bajo «energización continua» y la consistencia de la «fuerza de atracción al final de la carrera»; estos son indicadores clave para verificar si el rendimiento del actuador cumple con los estándares.
