Un million d’opérations sans défaillance est le seuil de base pour les distributeurs automatiques de billets et les portiques de billetterie automatique, mais l’électroaimant rond, apparemment simple sur la liste d’achat, se bloque souvent avant d’atteindre ce chiffre en raison de la dégradation de la force d’attraction dynamique.

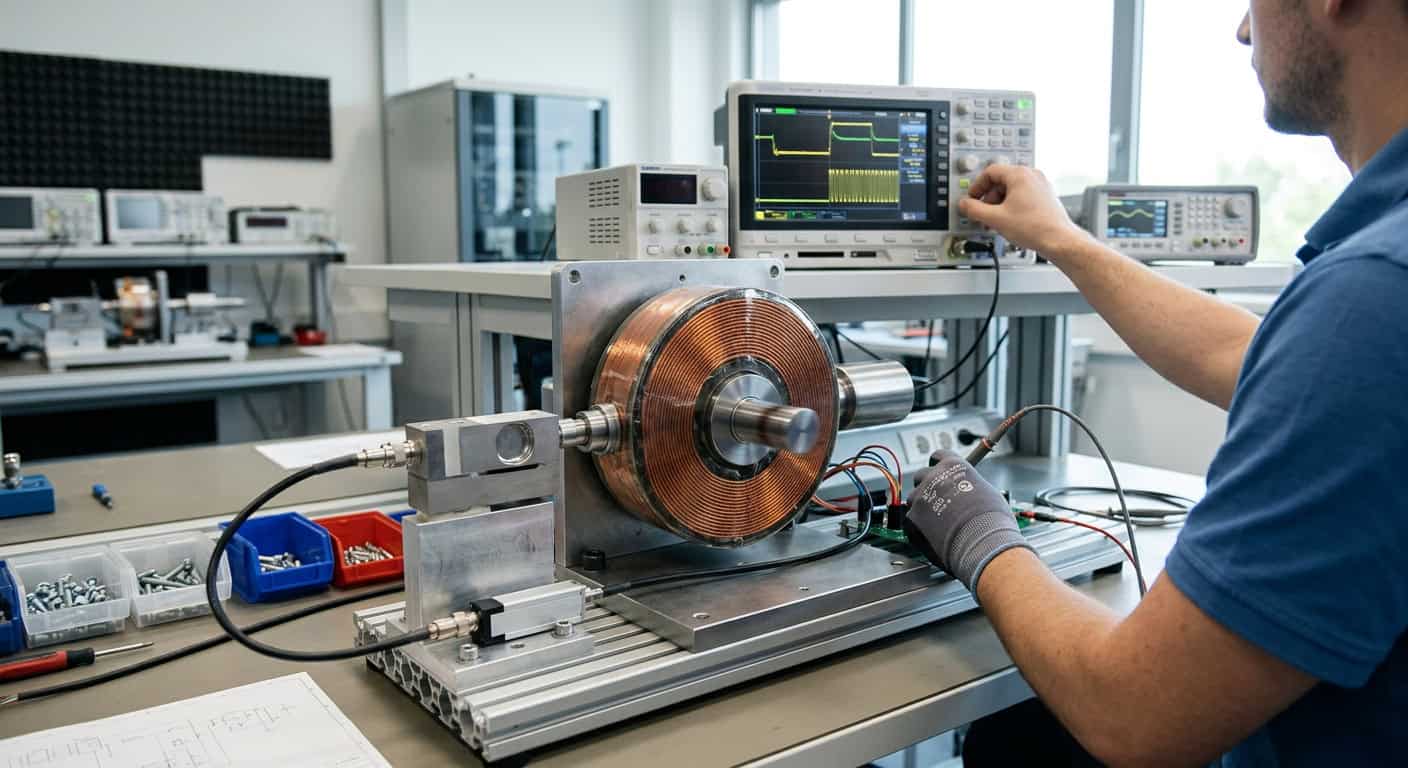

Pourquoi le calcul de la force d’attraction des électroaimants ronds devient-il souvent imprécis après un million d’opérations ?
Nous devons admettre que lors de la sélection initiale, la plupart des acheteurs et des ingénieurs ont l’habitude d’appliquer directement la valeur nominale de la force d’attraction statique (Static Pull Force), ignorant les changements dynamiques lors du fonctionnement réel du mécanisme.
Dans le contrôle des portillons des billetteries automatiques, l’électroaimant doit s’engager en 15 ms. À ce moment, l’effet d’inductance de la bobine entrave l’augmentation du courant, ce qui entraîne une force d’attraction réelle bien inférieure à la valeur calculée théoriquement.
Relation mathématique entre la réponse dynamique des électroaimants de distributeurs automatiques de billets et l’entrefer
La formule de la force d’attraction dynamique doit tenir compte de la relation non linéaire entre l’inductance et l’entrefer (Air Gap). La formule s’écrit F = (N*I)^2 * u0 * A / (2 * g^2), où g représente l’entrefer. Lorsque l’entrefer tend vers zéro, la force d’attraction augmente de manière exponentielle, mais cela signifie également que toute usure mécanique minime modifiera considérablement les performances de la force d’attraction.
Perspective d’ingénierie : Dans les équipements à réponse dynamique rapide, l’indicateur de force d’attraction statique est sans signification ; ce qui détermine la durée de vie de l’équipement est la vitesse de libération du magnétisme résiduel à l’état d’entrefer minimal.
Mesure réelle de la consommation électrique et de la formule d’élévation de température des électroaimants de portiques de billetterie automatique
Pourquoi un électroaimant rond, parfaitement testé en laboratoire, se consume-t-il par surchauffe en moins de trois mois après avoir été installé dans le boîtier étroit d’un distributeur automatique ?
La valeur de résistance indiquée dans les spécifications générales est mesurée à 20 °C. Cependant, lorsque l’équipement est sous tension continue et que la température interne monte à 80 °C, la résistance du fil de cuivre augmente d’environ 24%, entraînant une diminution simultanée du courant et de la force d’attraction.
Dégradation de la force de maintien des électroaimants de distributeurs automatiques en fonctionnement continu
La force de maintien d’un électroaimant avec un cycle de service (Duty Cycle) de 100% diminue généralement de plus de 30% après l’équilibre thermique. À ce stade, nous devons introduire la formule de correction de l’élévation de température : R_hot = R_cold * [1 + 0.00393 * (T_hot – T_cold)], afin de réévaluer le facteur de sécurité aux températures extrêmes.
| Température de fonctionnement (°C) | Taux d’augmentation de la résistance de la bobine (%) | Taux de maintien réel de la force d’attraction (%) |
|---|---|---|
| 20 | 0% | 100% |
| 50 | 11.8% | 89% |
| 80 | 23.6% | 76% |
De la formule au produit réel : Comment éviter l’interférence du magnétisme résiduel dans la conception dynamique
Nous ne pouvons nier que, dans la poursuite d’une vitesse de réponse extrême, les ingénieurs, lors de la conception de mécanismes à actionnement haute fréquence, tombent souvent dans l’erreur d’augmenter aveuglément le courant de commande, ignorant le problème de rétention du magnétisme résiduel (Remanence) qui en découle. Lorsque le courant est coupé, le flux magnétique résiduel à l’intérieur du noyau de fer ne peut pas revenir immédiatement à zéro, ce qui empêche l’induit de se libérer à temps, affectant ainsi le cycle d’action suivant de l’ensemble du mécanisme d’automatisation.
Lorsque les distributeurs automatiques de billets effectuent le tri des billets ou la reconnaissance des pièces, si l’électroaimant retarde sa libération de seulement 0.01 s à cause du magnétisme résiduel, cela peut provoquer un bourrage de billets ou une erreur de tri des pièces dans le mécanisme de transport. Ces petits retards s’accumulent, un peu comme le temps de réaction au freinage sur une autoroute est allongé ; en surface, le fonctionnement semble normal, mais sous une charge de trafic élevée, la moindre erreur peut entraîner l’arrêt inopiné de l’ensemble de l’équipement.
Lorsque la fréquence de fonctionnement d’un électroaimant rond dépasse 5 fois par seconde, il est impératif d’ajouter un entrefer non magnétique d’au moins 0.05 mm dans la conception du circuit magnétique, sinon l’accumulation de magnétisme résiduel entraînera un retard de libération de plus de 20 ms.
Alors, comment les ingénieurs peuvent-ils contrôler précisément la vitesse de dissipation du magnétisme résiduel sans sacrifier la force d’attraction initiale, afin de répondre aux exigences strictes des équipements à haute fréquence ?
La méthode traditionnelle consiste à simplement augmenter la force du ressort de rappel, mais cela annulerait directement la force d’attraction initiale de l’électroaimant à distance, rendant le démarrage difficile. La meilleure solution est de commencer par la science des matériaux, en optimisant la composition du noyau de fer et de l’armature, en sélectionnant un fer doux électromagnétique avec une forte induction magnétique à saturation et une coercivité extrêmement faible, et en appliquant un traitement de placage spécial anti-magnétisme résiduel sur les surfaces de contact, éliminant ainsi fondamentalement le retard de libération causé par l’hystérésis magnétique.
Comment choisir la solution d’électroaimant rond la plus durable pour les équipements à haute fréquence
3 indicateurs clés déterminent le succès ou l’échec de la sélection des équipements à haute fréquence : premièrement, la marge de force d’attraction à l’élévation de température limite ; deuxièmement, le temps de libération du magnétisme résiduel ; troisièmement, la durée de vie à l’usure des pièces coulissantes.
La pratique de Shih-Shin Technology (世僖科技) dans des cas similaires est de fournir une simulation de circuit magnétique personnalisée et des tests de force d’attraction dynamique pour répondre aux besoins spécifiques des distributeurs automatiques de billets et des portiques de billetterie automatique à haute fréquence, garantissant que l’électroaimant maintient un temps de libération et une performance d’attraction stables après 10 millions d’opérations.
Choisir un électroaimant rond ne consiste pas seulement à comprendre les données statiques des spécifications, mais nécessite également d’intégrer l’élévation de température dynamique et l’influence du magnétisme résiduel dans le modèle mathématique initial. Ce n’est qu’en maîtrisant précisément ces limites physiques au stade de la conception que l’on peut garantir que l’équipement final restera précis et sans erreur pendant des années de fonctionnement intensif.
Il est recommandé de fournir les données de fréquence de fonctionnement et de température ambiante de l’équipement au début de la conception pour effectuer une simulation dynamique du circuit magnétique, ce qui peut réduire de plus de 50% le temps de modification et de test ultérieur.
