सोलेनोइड वाल्व के सिद्धांत और चयन की सामान्य गलतियाँ: नौसिखिया इंजीनियरों के लिए द्रव नियंत्रण से जुड़े 15 महत्वपूर्ण प्रश्न और उत्तर

एक सोलेनोइड वाल्व जो प्रयोगशाला परीक्षण में पूरी तरह से काम करता है, चालू होने के बाद बार-बार अटक क्यों जाता है या सुस्त प्रतिक्रिया क्यों देने लगता है? द्रव नियंत्रण के क्षेत्र में नए कई इंजीनियर अक्सर सोचते हैं कि सोलेनोइड वाल्व केवल बिजली चालू होने पर खुलेंगे और बिजली बंद होने पर बंद हो जाएंगे। यह अत्यधिक सरल समझ अक्सर बाद में प्रणाली में होने वाली बार-बार की विफलताओं का मुख्य कारण होती है।

सोलेनोइड वाल्व के सिद्धांत और सामान्य गलतियाँ: बिजली चालू होने का मतलब तुरंत क्रिया होना क्यों नहीं है?

सहज ज्ञान के विपरीत, सोलेनोइड वाल्व की यांत्रिक क्रिया केवल विद्युत प्रवाह द्वारा निर्धारित नहीं होती है, बल्कि यह गतिशील आर्मेचर और स्थिर आर्मेचर के बीच चुंबकीय सर्किट संतुलन द्वारा नियंत्रित होती है। जब कॉइल को सक्रिय किया जाता, तो उत्पन्न विद्युत चुंबकीय बल को सुचारू रूप से खोलने और बंद करने की क्रिया को पूरा करने के लिए स्प्रिंग के प्रीलोड बल, द्रव माध्यम के दबाव अंतर के प्रतिरोध और गतिशील आर्मेचर के चलते समय होने वाले घर्षण बल को पार करना पड़ता है।

डायरेक्ट-एक्टिंग और पायलट-ऑपरेटेड सोलेनोइड वाल्व के दबाव अंतर का भ्रम

वोल्टेज में 10% का उतार-चढ़ाव विद्युत चुंबकीय बल को लगभग 20% तक कम कर सकता है, यह एक ऐसा भौतिक विवरण है जिसे कई नौसिखिये कॉइल की बिजली खपत की गणना करते समय अक्सर अनदेखा कर देते हैं। डायरेक्ट-एक्टिंग सोलेनोइड वाल्व प्लंजर को उठाने के लिए सीधे इलेक्ट्रोमैग्नेटिक बल पर निर्भर करते हैं, जो शून्य दबाव अंतर या कम दबाव वाले वातावरण के लिए उपयुक्त होते हैं; जबकि पायलट-ऑपरेटेड सोलेनोइड वाल्व मुख्य वाल्व पोर्ट को चलाने के लिए माध्यम के अपने स्वयं के दबाव अंतर पर निर्भर करते हैं। यदि सिस्टम के इनलेट और आउटलेट के बीच दबाव अंतर वाल्व के निर्दिष्ट न्यूनतम ऑपरेटिंग दबाव अंतर (MOPD, Minimum Operating Pressure Differential) से कम है, तो कॉइल पूरी तरह से सक्रिय होने पर भी वाल्व सुचारू रूप से नहीं खुल पाएगा।

सोलेनोइड वाल्व के चुंबकीय सर्किट डिजाइन में, अवशिष्ट चुंबकत्व कोई ऐसा भौतिक अभिशाप नहीं है जिसे समाप्त न किया जा सके, बल्कि यह एक इंजीनियरिंग चर है जिसका सटीक अनुमान सामग्री की एनीलिंग प्रक्रिया और एयर गैप नियंत्रण के माध्यम से लगाया जा सकता है।

यह निर्विवाद है कि डिजाइन के शुरुआती चरणों में सुरक्षा गुणांक की खोज में आँख मूंदकर उच्च-शक्ति कॉइल का चयन करने से अक्सर गंभीर तापमान वृद्धि की समस्याएं होती हैं। जब सोलेनोइड वाल्व के कामकाजी माध्यम की श्यानता 50 cSt से अधिक हो जाती है, तो मानक गतिशील आर्मेचर के चेम्फर टॉलरेंस को 0.02 मिमी के भीतर संकुचित किया जाना चाहिए, अन्यथा द्रव का विस्कस ड्रैग निम्न तापमान पर शुरू होने के दौरान वाल्व में 150 मिलीसेकंड से अधिक की प्रतिक्रिया देरी का कारण बनेगा।

अवशिष्ट चुंबकत्व और स्प्रिंग की थकान: बिजली बंद होने के बाद रीसेट न हो पाने के पीछे का भौतिक सच

एक सेमीकंडक्टर सफाई उपकरण के कस्टमाइज्ड मामले में, इंजीनियर ने गतिशील आर्मेचर के गति प्रतिरोध पर माध्यम की श्यानता के प्रभाव को नजरअंदाज कर दिया, जिसके कारण वाल्व कम तापमान पर पूरी तरह से खुलने में विफल रहा। यह केवल कोई यांत्रिक रुकावट नहीं थी, बल्कि ऐसा इसलिए हुआ क्योंकि कम तापमान ने माध्यम की श्यानता को कई गुना बढ़ा दिया था, जिसने इलेक्ट्रोमैग्नेट के शुरुआती खिंचाव बल को निष्प्रभावी कर दिया था।

सोलेनोइड वाल्व के अवशिष्ट चुंबकत्व के कारण होने वाले संचालन विलंब से कैसे बचें?

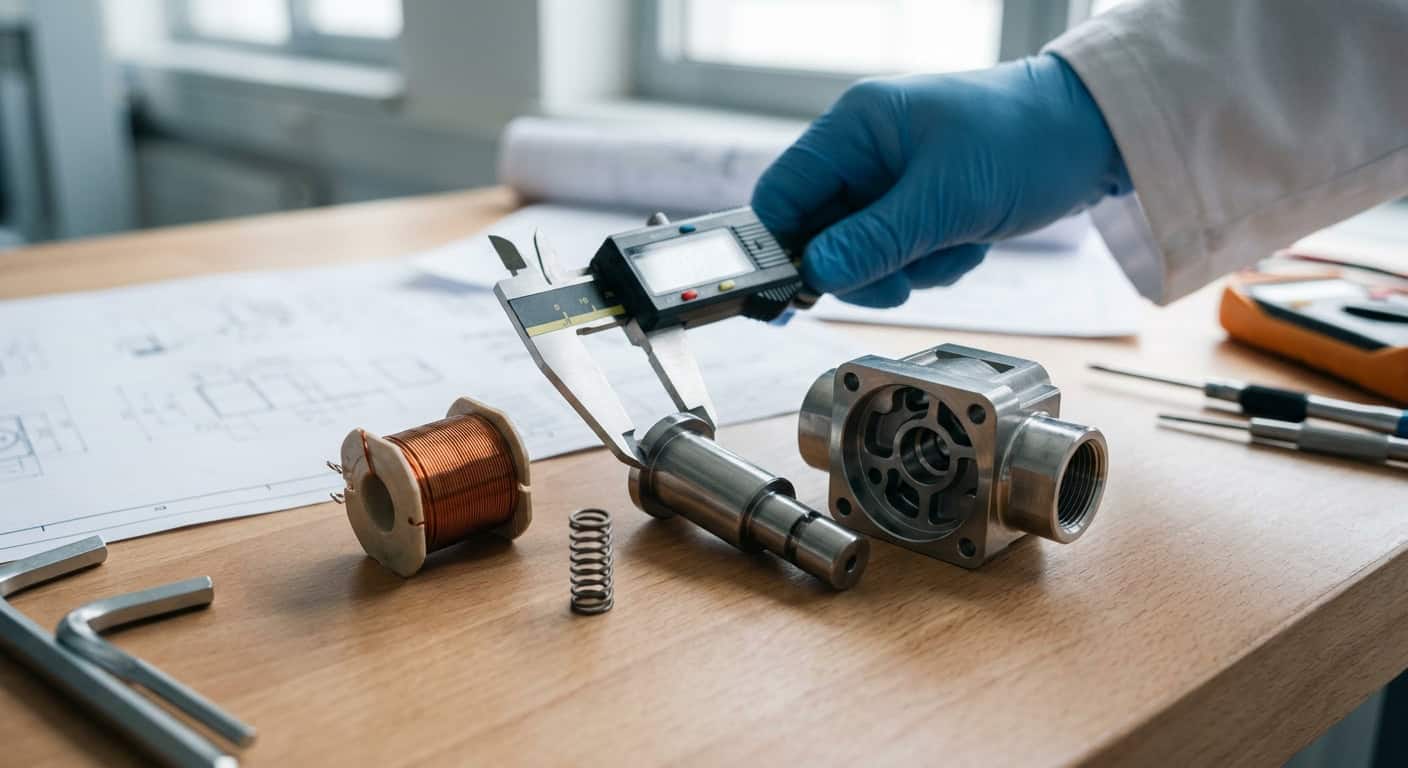

जो ड्राइंग पर दिखाई नहीं देता है, वह गतिशील आर्मेचर और चुंबकीय गाइड स्लीव के बीच का फिटिंग टॉलरेंस है, जो सीधे अवशिष्ट चुंबकत्व की रिलीज की गति और वाल्व के प्रतिक्रिया समय को निर्धारित करता है। जब कॉइल से बिजली काट दी जाती है, तो चुंबकीय क्षेत्र तुरंत शून्य नहीं होता है। चुंबकीय सामग्री के अंदर अवशिष्ट चुंबकीय प्रवाह (यानी अवशिष्ट चुंबकत्व) एक निरंतर आकर्षण बल पैदा करता है। यदि यह आकर्षण बल रीसेट स्प्रिंग के धक्का देने वाले बल से अधिक होता है, तो गतिशील आर्मेचर को रिलीज होने में देरी होगी, या वह रीसेट होने में भी असमर्थ हो सकता है।

तो फिर, जब प्रणाली को उच्च-आवृत्ति संचालन की आवश्यकता का सामना करना पड़ता है, तो प्रतिक्रिया गति और कॉइल के जीवन के बीच संतुलन कैसे बनाया जाए? इसका समाधान आमतौर पर गतिशील आर्मेचर के सिरे पर एक गैर-चुंबकीय एयर गैप वॉशर डिजाइन करना, या भौतिक साधनों द्वारा अवशिष्ट चुंबकीय सर्किट को जबरन अवरुद्ध करने के लिए उच्च शुद्धता वाली विद्युत चुंबकीय नरम लोहे की सामग्री का उपयोग करना है।

सोलेनोइड वाल्व चयन संकेतक: बिजली की खपत और गर्मी उत्पादन के बीच वास्तविक संतुलन

पारंपरिक सिंगल-वोल्टेज ड्राइव की तुलना में, दोहरे वोल्टेज (स्टार्टिंग के लिए उच्च वोल्टेज, बनाए रखने के लिए कम वोल्टेज) नियंत्रण सर्किट को अपनाने से कॉइल के तापमान को बढ़ाए बिना संचालन गति को 30% तक बढ़ाया जा सकता है। यह नियंत्रण विधि शुरू होने के क्षण में कॉइल को एक संक्षिप्त उच्च वोल्टेज देती है ताकि स्थैतिक घर्षण को दूर करने के लिए पर्याप्त बल उत्पन्न हो सके, और फिर इसे बनाए रखने वाले वोल्टेज तक कम कर देती है, जिससे लंबे समय तक बिजली चालू रहने के दौरान बिजली की खपत काफी कम हो जाती है।

सोलेनोइड वाल्व के जीवन पर निरंतर ऊर्जाकरण दर का प्रभाव

30 लाख बार संचालित होने का जीवनकाल केवल सामग्री की कठोरता से प्राप्त नहीं होता है, बल्कि यह लंबे समय तक संपीड़न के तहत स्प्रिंग के तनाव विश्राम नियंत्रण पर भी निर्भर करता है। जब कॉइल का तापमान प्रत्येक 10°C बढ़ता है, तो उसका इंसुलेशन जीवनकाल लगभग आधा रह जाता है, इसलिए चयन करते समय निरंतर ऊर्जाकरण दर (Duty Cycle) का कड़ाई से मूल्यांकन किया जाना चाहिए।

स्पष्ट रूप से कहें तो, कोई भी मानक सोलेनोइड वाल्व सभी चरम द्रव वातावरणों के लिए पूरी तरह से अनुकूल नहीं हो सकता है, और कस्टमाइज्ड चुंबकीय सर्किट और सीलिंग संरचना डिजाइन अक्सर एक ऐसा विकल्प होता है जिससे समझौता नहीं किया जा सकता है। सोलेनोइड वाल्व का चयन करते समय, निम्नलिखित प्रमुख मापदंडों को मूल्यांकन मैट्रिक्स में शामिल किया जाना चाहिए:

• माध्यम की श्यानता और तापमान भिन्नता की सीमा
• सिस्टम का न्यूनतम और अधिकतम ऑपरेटिंग दबाव अंतर (MOPD)
• कॉइल की निरंतर ऊर्जाकरण दर (Duty Cycle) और गर्मी अपव्यय की स्थिति

उच्च विश्वसनीयता वाले द्रव नियंत्रण प्रणालियों के लिए सोलेनोइड वाल्व की खरीद और डिजाइन सत्यापन

जब खरीद कर्मचारी विनिर्देशों की तुलना करते हैं, तो यदि वे केवल कीमत पर ध्यान केंद्रित करते हैं और गतिशील सील की सामग्री में अंतर की उपेक्षा करते हैं, तो संचालन के कुछ महीनों के बाद उनके लिए माध्यम के रिसाव की आपदा का सामना करना बहुत आसान हो जाता है। फ्लोरोइलास्टोमेर (FKM) और एथिलीन प्रोपलीन डायन मोनोमेर (EPDM) में रासायनिक प्रतिरोध और तापमान प्रतिरोध सीमा के संदर्भ में आवश्यक अंतर होते हैं। गलत सामग्री चुनने से सीलें विशिष्ट माध्यम में सूज या सख्त हो सकती हैं, जिससे गतिशील आर्मेचर जाम हो सकता है।

इस टॉलरेंस के पीछे का भौतिक तर्क यह है कि जब वाल्व बॉडी के भीतर अवशिष्ट चुंबकत्व एक निश्चित सीमा तक जमा हो जाता, और यदि स्प्रिंग का रीसेट बल अवशिष्ट चुंबकीय आकर्षण बल से कम होता है, तो वाल्व “कृत्रिम रूप से सक्रिय” गैर-रीसेट अवस्था में चला जाएगा। द्रव नियंत्रण के क्षेत्र में, शिह-शिन टेक्नोलॉजी (Shih-Shin Technology) अपने गहन विद्युत चुंबकीय सिमुलेशन और सामग्री इंजीनियरिंग अनुभव पर भरोसा करते हुए ग्राहकों को डिजाइन के प्रारंभिक चरण में ही इन छिपे हुए खतरों से बचने में मदद करती है, और सटीक कस्टमाइज्ड चुंबकीय सर्किट ट्यूनिंग सेवाएं प्रदान करती है।

वैश्विक आपूर्ति श्रृंखला में सोलेनोइड वाल्व के प्रत्येक बैच के अवशिष्ट चुंबकत्व और प्रतिक्रिया समय की स्थिरता कैसे सुनिश्चित करें? द्रव नियंत्रण की सफलता विवरणों के सटीक नियंत्रण में निहित है। चुंबकीय सर्किट डिजाइन से लेकर सील सामग्री के चयन तक, हर कदम के लिए कठोर डेटा समर्थन की आवश्यकता होती है। केवल प्रारंभिक चरण में पूर्ण कार्यशील मापदंडों के मिलान और गतिशील सिमुलेशन के माध्यम से ही यह सुनिश्चित किया जा सकता है कि सोलेनोइड वाल्व लाखों चक्रों के बाद भी सटीक रूप से काम करना जारी रखेगा।
