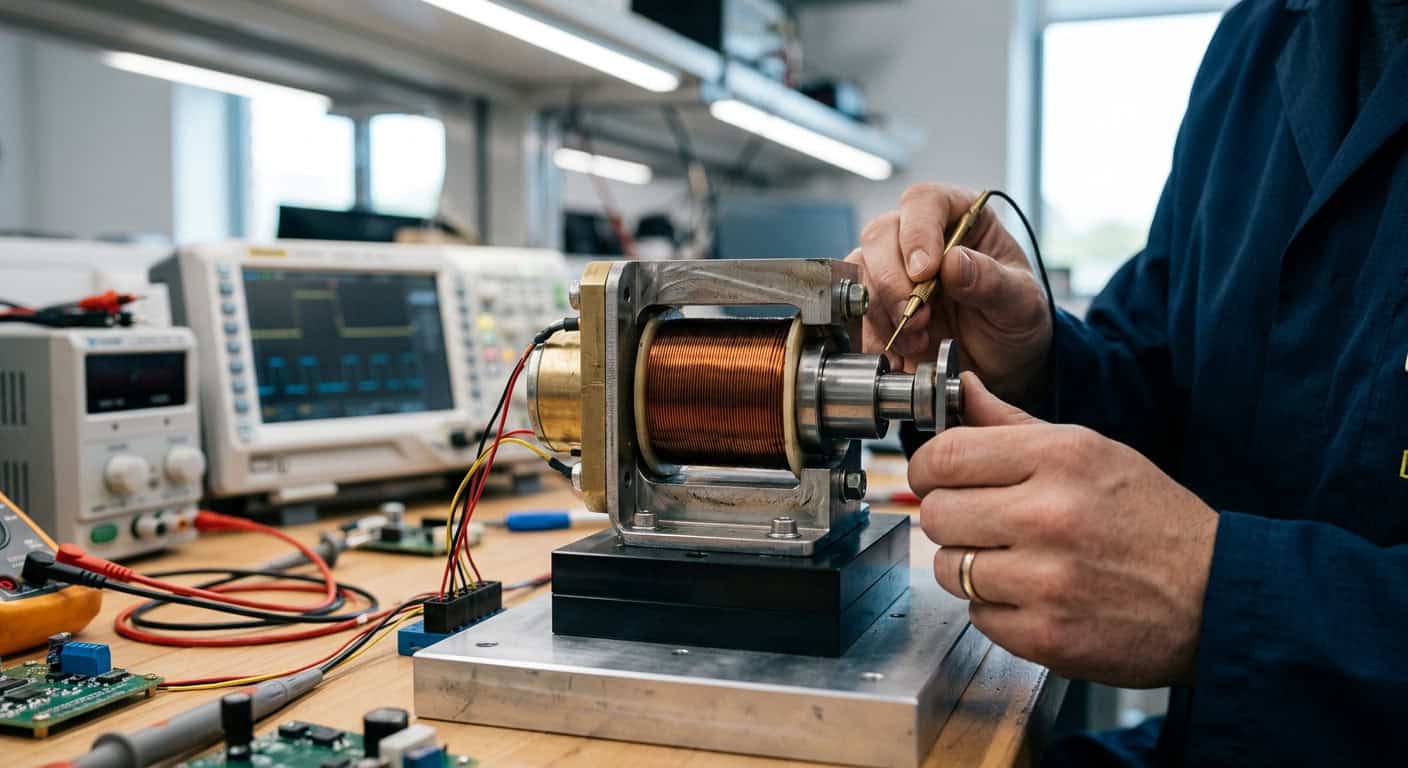

El dilema de diseño del ingeniero: ¿Por qué las especificaciones estándar a menudo no satisfacen las necesidades de precisión?
En el ámbito de la automatización industrial, los ingenieros de I+D a menudo se encuentran con catálogos estándar y no logran encontrar un electroimán que satisfaga completamente los requisitos de espacio y fuerza. Esto no se debe a especificaciones insuficientes del fabricante, sino a que el diseño del electroimán es, por naturaleza, un equilibrio triangular entre «espacio físico», «intensidad del campo magnético» y «disipación de energía térmica». Cuando se requiere una mayor fuerza de actuación, a menudo se produce un aumento de temperatura más elevado; y cuando se reduce el volumen, la saturación magnética (Magnetic Saturation) se convierte en una barrera insuperable. En la práctica de la ingeniería, la personalización no es solo cambiar las dimensiones, sino ajustar la combinación de calibre del alambre, número de vueltas y materiales magnéticos para un escenario de aplicación específico, con el fin de encontrar el punto de equilibrio óptimo en la curva de rendimiento. Si este tipo de compromiso de ingeniería no se aborda adecuadamente en las etapas iniciales de desarrollo, a menudo puede llevar a problemas complicados como la deriva térmica (Thermal Drift) o una reducción de la vida útil durante las pruebas posteriores del producto.
Equilibrio dinámico de la curva de carrera y fuerza (Stroke vs. Force)
La fuerza de un electroimán no es constante; disminuye exponencialmente a medida que aumenta la carrera. En la comunicación de personalización, el error más común es especificar solo la «fuerza máxima de salida», ignorando el requisito de fuerza en la posición inicial. Para electroimanes de tipo tirador o empujador, cuanto mayor sea la carrera, mayor será el entrehierro (Air Gap) en el circuito magnético, lo que provoca un aumento drástico de la reluctancia magnética. Al diseñar, debemos calcular con precisión la fuerza en cada segmento de la carrera de trabajo para garantizar que, después de superar el muelle de carga o la fricción mecánica, aún quede suficiente fuerza residual para completar el movimiento. Esto a menudo requiere ajustar la geometría del extremo del núcleo, como formas cónicas o planas, para cambiar la distribución de las líneas de campo magnético y, así, optimizar la curva de fuerza.
El objetivo principal del diseño de un electroimán no es buscar la fuerza máxima, sino asegurar que, a lo largo de toda la carrera de trabajo, la salida de fuerza magnética sea siempre superior a la resistencia de la carga, evitando los puntos muertos de saturación magnética.
El estricto desafío del ciclo de trabajo (Duty Cycle) y el equilibrio térmico
El ciclo de trabajo es uno de los parámetros más críticos que determinan la vida útil de un electroimán. Muchos compradores ignoran que un electroimán especificado para un ciclo de trabajo del 100% (Continuous Duty) puede sufrir un aumento de la resistencia en su bobina interna debido a la acumulación de calor si el entorno de instalación tiene una disipación térmica deficiente, lo que a su vez provoca una disminución de la corriente y una reducción de la fuerza de salida. Este es el fenómeno conocido como deriva térmica. Al diseñar a medida, debemos seleccionar la clase de aislamiento adecuada (Insulation Class, como Clase B, F o H) en función de la frecuencia de uso de la aplicación, el tiempo de activación individual y las condiciones de enfriamiento. Si el escenario de aplicación requiere una conmutación de muy alta frecuencia, incluso debemos considerar materiales con baja remanencia magnética o tratamientos superficiales especiales para evitar que el efecto del magnetismo residual provoque que el núcleo se quede pegado e impida su retorno. A continuación, se presenta una comparación de los puntos clave de diseño correspondientes a los ciclos de trabajo comunes:
| Categoría de ciclo de trabajo | Punto clave del diseño | Consideraciones de disipación de calor | Aplicaciones comunes |
|---|---|---|---|
| 100% de ciclo continuo | Densidad de corriente extremadamente baja, alta clase de aislamiento | Requiere la conducción de calor a través de soportes metálicos | Pestillos de cerraduras de puertas, retención de válvulas |
| 25%~50% de ciclo intermitente | Equilibrio entre la fuerza de arranque y el aumento de temperatura estable | Principalmente por convección natural | Mecanismos de clasificación automatizados |
| Menos del 10% de ciclo de pulso | Búsqueda de fuerza máxima en un tiempo muy corto | Depende principalmente de la capacidad térmica para amortiguar | Dispositivos de disparo automático, disyuntores |
Magnetismo residual y velocidad de respuesta: El impacto de la ciencia de los materiales en la sensibilidad del mecanismo
Cuando la corriente se interrumpe, el campo magnético dentro del electroimán no vuelve inmediatamente a cero; esta fuerza magnética residual se denomina magnetismo residual (Residual Magnetism). En escenarios que requieren alta precisión o conmutación de alta velocidad, el magnetismo residual puede provocar un retraso en la acción, o incluso hacer que el núcleo se «pegue» al extremo fijo y no pueda retroceder. Para mejorar esto, la ingeniería suele añadir espaciadores antirresiduales (Anti-residual Spacer) o seleccionar materiales de hierro puro eléctrico de mayor pureza. Sin embargo, añadir espaciadores aumenta el entrehierro, sacrificando así parte de la fuerza. Esta compensación es precisamente donde el diseño de electroimanes personalizados pone a prueba las habilidades de diseño. Además, la inductancia de la bobina también afecta la velocidad de respuesta; bajo los requisitos de funcionamiento de alta frecuencia, a menudo necesitamos reducir el número de vueltas de la bobina y aumentar el voltaje para lograr una velocidad de establecimiento del campo magnético más rápida, lo cual también es un desafío para la estabilidad del suministro de energía.
Integración del sistema de resistencia ambiental y tolerancias mecánicas
Finalmente, un buen diseño de electroimán no puede desvincularse de su entorno operativo real. ¿Está en el compartimento del motor de un vehículo con niebla de aceite a alta temperatura? ¿O dentro de un instrumento médico que requiere un silencio extremo? Esto determina el coeficiente de fricción de las piezas deslizantes, el grado de protección de la carcasa (IP Rating) y la elección del material del muelle de retorno. La «vida útil mecánica» en los parámetros de ingeniería a menudo está estrechamente relacionada con el material de los casquillos deslizantes (como el recubrimiento de teflón o el bronce autolubricante) y las tolerancias de ajuste entre el núcleo de hierro y la cavidad del tubo. Aunque una tolerancia demasiado pequeña puede mejorar la eficiencia magnética, es propensa a atascarse si la temperatura ambiente cambia o si entra polvo; una tolerancia demasiado grande, por otro lado, aumentará la fuerza radial, acelerando el desgaste unilateral. Este tipo de consideraciones de ingeniería minuciosas son detalles profesionales que los electroimanes de catálogo generalmente no pueden ofrecer.
¿Por qué los equipos de automatización de alta complejidad requieren más un diseño de electroimán personalizado?
A medida que el equipo avanza hacia la miniaturización y la alta eficiencia, cualquier desperdicio de espacio y consumo de energía se traduce en un costo. Shih Shin Technology ha observado, en su colaboración con ingenieros de todo el mundo, que los electroimanes personalizados no solo resuelven problemas de dimensiones físicas, sino que, en mayor medida, mejoran la eficiencia energética y la fiabilidad de todo el sistema. Mediante la definición precisa de parámetros, podemos reducir el consumo de energía en más del 20% manteniendo la misma fuerza de salida, lo cual es crucial para equipos de precisión que requieren alimentación por batería o actuadores multieje. Con años de experiencia en fabricación y capacidad de simulación y pruebas, Shih Shin Technology puede ayudarte a evitar las trampas del diseño de circuitos magnéticos en la fase de I+D, asegurando que cada electroimán funcione de manera estable durante su ciclo de vida esperado. La personalización ya no es una opción de lujo, sino una inversión necesaria para garantizar la competitividad del producto. Ya sean requisitos de carrera especiales o entornos de temperatura extremos, podemos proporcionar el soporte de ingeniería correspondiente y servicios de desarrollo rápido de prototipos.
Al planificar un electroimán, los ingenieros deben priorizar la verificación de la «fuerza de salida mínima en la mitad de la carrera» en lugar de la «fuerza de retención máxima», lo que puede evitar que el mecanismo falle debido a un par insuficiente durante el arranque o el funcionamiento intermedio.
