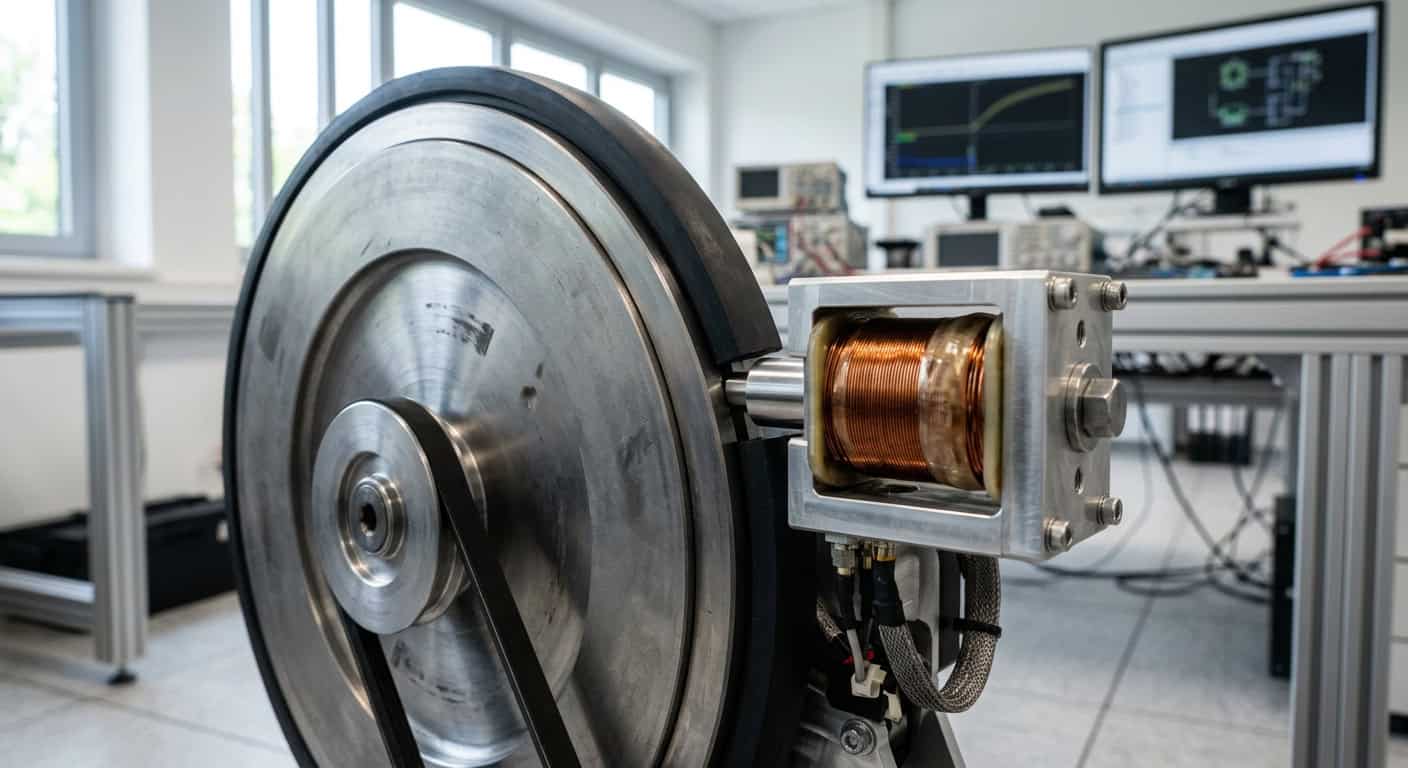

Muchos compradores, al elegir componentes de control de resistencia para equipos de fitness, a menudo solo se fijan en la succión máxima y el precio, pero ignoran las sutiles diferencias en la respuesta dinámica. ¿Por qué algunas bicicletas de spinning con volante magnético se sienten como arrastrar los pies en la arena, mientras que otras son tan suaves como patinar sobre hielo? La clave no está en los rodamientos, sino en el diseño de la corriente y el circuito magnético del electroimán.
Puntos débiles en el control de resistencia de equipos de fitness: ¿Por qué los electroimanes baratos causan una sensación de tirones?
Un retraso de respuesta de 30 milisegundos puede ser insignificante en el manejo industrial, pero en el volante de una bicicleta de entrenamiento interválico de alta intensidad (HIIT), causará una clara sensación de tirones al usuario. Cuando el ciclista cambia rápidamente la frecuencia de pedaleo, el electroimán debe ajustar la intensidad del campo magnético en un tiempo muy corto para proporcionar la retroalimentación de resistencia correspondiente.
Debemos admitir que depender únicamente de algoritmos de software para compensar la histéresis del hardware a menudo conduce a oscilaciones de control más graves. Si el material del núcleo del electroimán se elige incorrectamente y el campo magnético no puede decaer sincrónicamente después de que la corriente disminuye, se generará una resistencia adicional, lo cual es un defecto inherente a nivel de hardware.
Histéresis y magnetismo remanente: Asesinos invisibles que afectan la sensación del volante.
Cuando la temperatura de funcionamiento del electroimán de un equipo de fitness supera los 80 grados Celsius, el magnetismo remanente del sistema de circuito magnético debe controlarse por debajo del 5% de la densidad de flujo magnético de saturación para garantizar una transición imperceptible al cambiar la resistencia.
Imagine que, mientras el usuario está esprintando a toda velocidad, la resistencia se vuelve pesada instantáneamente porque el magnetismo remanente dentro del electroimán no se libera a tiempo, lo que no solo afecta la experiencia, sino que también puede causar lesiones deportivas. Este fenómeno, en el que el núcleo de hierro retiene magnetismo después de que el electroimán se apaga o se reduce la corriente, es la causa principal de la «pegajosidad» de la resistencia.
El secreto invisible en la hoja de especificaciones: ¿Cómo evaluar la linealidad del ajuste de resistencia de un electroimán?
La linealidad del ajuste de resistencia del electroimán determina la suavidad de los cambios de resistencia en el equipo de fitness, desde el nivel 1 hasta el nivel 20. En productos de gama baja, la fuerza magnética de salida y la corriente de entrada del electroimán a menudo presentan una relación no lineal, lo que resulta en cambios drásticos de resistencia en el rango medio y saturación en el rango de alta resistencia.
¿Por qué algunos equipos funcionan normalmente con baja resistencia, pero una vez que entran en un estado de alta carga, la resistencia muestra saltos escalonados? Esto suele deberse a que el diseño del circuito magnético del electroimán no evita la región de saturación magnética, lo que impide que la fuerza magnética aumente proporcionalmente cuando la corriente se incrementa.
| Indicadores de evaluación | Electroimán estándar | Electroimán de alta gama para fitness |
|---|---|---|
| Tasa de magnetismo remanente (Br/Bs) | > 12% | < 4% |
| Tasa de atenuación térmica (1 hora de funcionamiento continuo) | > 20% de disminución de la resistencia | < 5% de disminución de la resistencia |
| Rango de control lineal | Solo 40% – 70% del rango de corriente | 10% – 95% del rango de corriente total |
El impacto fatal del calor en la estabilidad de la resistencia del electroimán
En comparación con los datos de prueba a temperatura ambiente, cuando el electroimán funciona continuamente durante más de 40 minutos y la temperatura de la bobina aumenta a 85 grados Celsius, la resistencia del cable de cobre aumenta aproximadamente un 25%, lo que conduce directamente a una disminución del flujo magnético y a una atenuación de la resistencia. Sin una buena estructura de disipación de calor y un mecanismo de compensación de temperatura, los usuarios encontrarán que cuanto más pedalean, más fácil se vuelve, lo cual es inaceptable en el entrenamiento profesional.
Tres indicadores técnicos clave que deben preguntarse al adquirir electroimanes para equipos de fitness
Dos propiedades físicas clave —la coercitividad del material y el equilibrio térmico del ciclo de trabajo— son la base innegociable al seleccionar proveedores. Los compradores no deben centrarse únicamente en la fuerza de atracción estática, sino que deben solicitar a los proveedores curvas de histéresis dinámicas (Hysteresis Loop) y datos de simulación termodinámica.
Aunque el uso de Permalloy de alta permeabilidad y baja remanencia o acero eléctrico de alta calidad aumentará los costos de material en un 15% a 30%, esto puede resolver completamente el problema de la resistencia residual. Al tomar decisiones de compra, deben considerarse los costos de quejas posteriores de los clientes y la reputación de la marca.
- Ancho del ciclo de histéresis dinámico: Cuanto más estrecho sea el ancho, menor será el magnetismo remanente y más suave será la respuesta transitoria al cambiar la resistencia.
- Coeficiente de aumento de temperatura de la bobina: Se requiere que, bajo tensión nominal y energizado continuamente durante 2 horas, el aumento de temperatura se mantenga dentro de los 45 grados Celsius.
- Diseño de la holgura de aire del circuito magnético (Air Gap): El control preciso de la tolerancia de la holgura de aire (por ejemplo, 0.15mm ±0.02mm) garantiza la consistencia de la resistencia en la producción en masa.
¿Cómo elegir la solución de electroimán personalizada más adecuada para equipos de fitness de alta gama?
En proyectos de I+D reales, a menudo nos encontramos con clientes que tienen especificaciones de productos estándar pero no pueden ajustar la sensación ideal en el equipo completo. Esto se debe a que el sistema de resistencia de un equipo de fitness es un sistema acoplado que incluye volante, correa de transmisión, electroimán y controlador; la optimización de un solo componente no puede representar la experiencia general.
El método fundamental para resolver este problema radica en el diseño de simulación integrada del electroimán y el circuito magnético del volante. La práctica de Shih-Shin Technology (世僖科技) en casos similares es calcular con precisión la distribución de las líneas de fuerza magnéticas bajo diferentes velocidades y corrientes para los clientes, mediante análisis de elementos finitos de campos electromagnéticos bidimensionales y tridimensionales (FEA), personalizando así la curva de resistencia más ergonómica.
La competencia en equipos de fitness de alta gama ha pasado de la mera funcionalidad a una experiencia sensorial extrema. Elegir un socio con una profunda base en diseño de circuitos magnéticos y ciencia de materiales es la única manera de eliminar los tirones en el origen del hardware y lograr una sensación de movimiento verdaderamente suave.
Se recomienda que el equipo de I+D, al inicio del proyecto, proporcione datos sobre el material del volante y la velocidad máxima para realizar pruebas de simulación de circuito magnético 1:1, lo que acortará el ciclo de ajuste del prototipado en un 40%.
