Muchos ingenieros pensaron que la extracción inestable de la cafetera se debía a la presión insuficiente de la bomba, pero después de desmontar varios cuerpos de máquinas que fallaron debido a altas temperaturas, descubrimos que el problema a menudo radica en la magnetización residual del solenoide debido a las altas temperaturas, lo que provoca un retraso de décimas de segundo en el movimiento del vástago de la válvula.

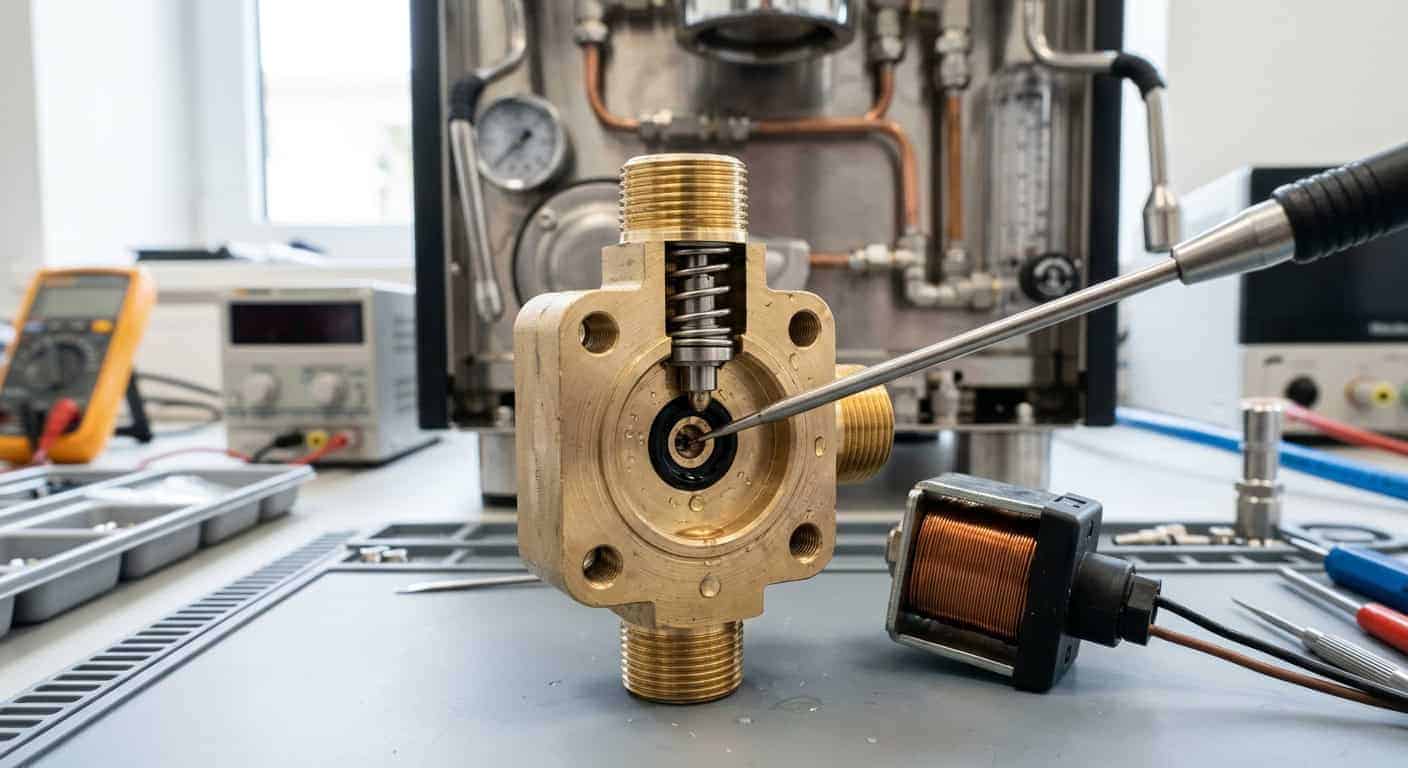

¿Presión de extracción inestable? Desmontando el mito del magnetismo residual en las válvulas solenoides de cafeteras
En un entorno de operación frecuente y alta temperatura, el vástago de la válvula (plunger) experimenta cambios microscópicos en la red cristalina del metal, lo que amplifica el efecto de magnetismo residual.
¿Por qué muchas válvulas solenoides que presumen de resistencia a altas temperaturas, después de preparar 50 tazas de café consecutivas, comienzan a mostrar ligeras desviaciones en el caudal de salida?
Cuando la temperatura del agua supera los 92°C, la resistencia del cable de cobre de un electroimán tradicional aumenta aproximadamente un 30%, lo que conduce directamente a una atenuación de la fuerza electromagnética, haciendo que la fuerza del resorte, que antes podía superar fácilmente el magnetismo residual, parezca insuficiente.
En el pasado, la industria a menudo creía que aumentar la precarga del resorte podría resolver el problema de la adherencia por magnetismo residual; sin embargo, esto requeriría una mayor fuerza de succión dinámica del electroimán al arrancar en frío, creando un círculo vicioso de sobrecalentamiento de la bobina.
Límites de los materiales de los electroimanes de alta temperatura: por qué el teflón y el acero inoxidable no son la panacea
El vapor saturado a 120°C es la piedra de toque para probar materiales; muchos diseñadores confían ciegamente en la resistencia a la corrosión del acero inoxidable, pero ignoran las limitaciones físicas de la muy baja permeabilidad magnética del acero inoxidable austenítico.
Debemos admitir que, en un entorno donde coexisten temperaturas extremadamente altas y agua ácida, actualmente no existe ningún metal único que pueda satisfacer simultáneamente las tres condiciones de alta permeabilidad magnética, alta dureza y resistencia absoluta a la oxidación.
Observamos en las pruebas que algunos vástagos de válvula con recubrimiento de teflón (PTFE), después de 100.000 ciclos de fricción recíproca, el recubrimiento comenzó a desprenderse y a quedarse atascado en los microporos del asiento de la válvula, causando una obstrucción del flujo aún más grave.
- Atenuación de la permeabilidad magnética: Por cada aumento de 10°C en la temperatura, la inducción magnética de saturación de los materiales magnéticos blandos disminuye de forma no lineal.
- Deformación térmica del sellado: La microdeformación del caucho fluorado (FKM) bajo alta temperatura y presión cambia el punto de inicio del recorrido del vástago de la válvula.
- Cambio de holgura dinámica: Debido a los diferentes coeficientes de expansión térmica del cuerpo y el vástago de la válvula, la tolerancia de ajuste se reduce a altas temperaturas, aumentando la resistencia a la fricción mecánica.
La clave para el control de flujo en equipos de bebidas: circuito magnético dinámico y diseño de compensación por resorte
El modelo correcto para resolver las fluctuaciones de flujo a alta temperatura radica en establecer un circuito magnético dinámico y un mecanismo de compensación no lineal de la fuerza del resorte.
¿Cómo superar en el diseño la compensación entre el aumento de temperatura de la bobina y la saturación del circuito magnético (coil temperature rise vs magnetic saturation tradeoff)?
En comparación con el enfoque tradicional de simplemente aumentar el número de vueltas de la bobina, los diseños modernos tienden a optimizar la geometría de la cara del polo magnético, utilizando polos cónicos para suavizar la curva de salida de la fuerza electromagnética.
En sistemas de agua a alta temperatura, cuando la temperatura del fluido supera los 95°C y la presión de trabajo es superior a 15 bar, el electroimán debe utilizar hierro eléctrico con baja coercitividad y compensación dinámica por resorte para garantizar que el error en el tiempo de respuesta de cada apertura y cierre se controle dentro de los 5 milisegundos.
El recorrido de la válvula de 2.0 milímetros puede parecer pequeño, pero bajo alta presión, el cambio en la fuerza electromagnética dentro de esta distancia es como remover jarabe espeso en agua hirviendo; cualquier pequeño desequilibrio de torsión se amplificará.
Guía de selección de electroimanes para cafeteras comerciales y soluciones personalizadas
Aunque los productos estándar pueden satisfacer las necesidades de la mayoría de los equipos a temperatura ambiente, frente a las condiciones de trabajo rigurosas de las cafeteras comerciales, con alta frecuencia y alta temperatura, las especificaciones estándar a menudo se enfrentan al deterioro después de medio año de funcionamiento.
Shih-Shin Technology (世僖科技), en proyectos similares de equipos de bebidas comerciales, ha ayudado con éxito a los clientes a reducir el impacto del magnetismo residual a altas temperaturas en un 40% mediante el ajuste de la estructura del circuito magnético y la introducción de un proceso especial de recocido, mejorando significativamente la estabilidad del caudal de extracción.
El control preciso del flujo no solo depende de una potente fuerza electromagnética, sino también de una profunda comprensión de las propiedades físicas de los materiales a altas temperaturas y del ajuste fino de los detalles del circuito magnético. Elegir un socio con una sólida base en ciencia de materiales y capacidades de simulación dinámica es la clave para garantizar el funcionamiento estable a largo plazo de los equipos de bebidas.
Se recomienda proporcionar la temperatura máxima de funcionamiento y los parámetros de presión esperados del circuito de agua en la fase inicial del diseño, para que el equipo de ingeniería pueda realizar una simulación dinámica de la fuerza magnética y prevenir las desviaciones de flujo causadas por el magnetismo residual a altas temperaturas.
